M-12M

M-12M

カタログダウンロード プレゼン資料 AIカスタマイズ

近接読み取り

新規採用の広角レンズにより近接読み取りに対応。最小読み取り距離は約4mmから対応※。45㎜角を超える大型QRコードが約40mmの距離で読み取りが可能※。
※弊社規定コードを使用​

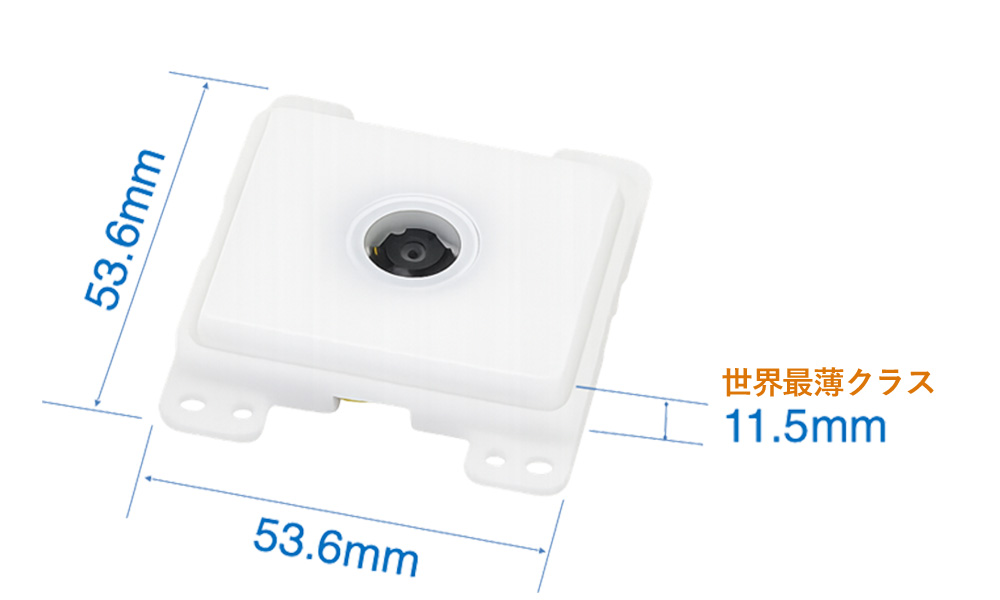

薄型・コンパクト

新規光学系の採用により、薄型かつコンパクトサイズを実現しました。厚さ約11.5mm※ の業界最薄クラスの薄型ボディ。設置スペースの確保が容易で自由度の高いレイアウトが可能です。
※2026年2月現在 当社調べ​


人にやさしい照明設計

眩しさを抑えた目にやさしい照明設計を実現。※特許出願中​
設置位置の自由度が高く、柔軟なレイアウトが可能です。
フルカラーLEDを搭載し、インジケータ発光色を自由に設定可能。ご利用シーンや運用目的に応じて、カスタマイズできます。


移動体読み取り

移動速度 3m/秒 に対応※。​
入場ゲートのような歩きながらコードを読ませるシーンにも最適です。​※紙面限定モード UPCコード (分解能0.33mm) の場合​

充実した耐環境性能


外乱光耐性​

太陽光耐性を備えた特殊光学フィルタと産業用CMOS センサ制御により、最大120,000lx の照度下での読み取りが可能です。
※本機受光部へ直接光および投光LEDの正反射光が入ると読み取り出来ない場合があります。


耐環境温度​

動作温度範囲が-20～60℃と広く、工場や半屋外の場所でもご利用頂けます。

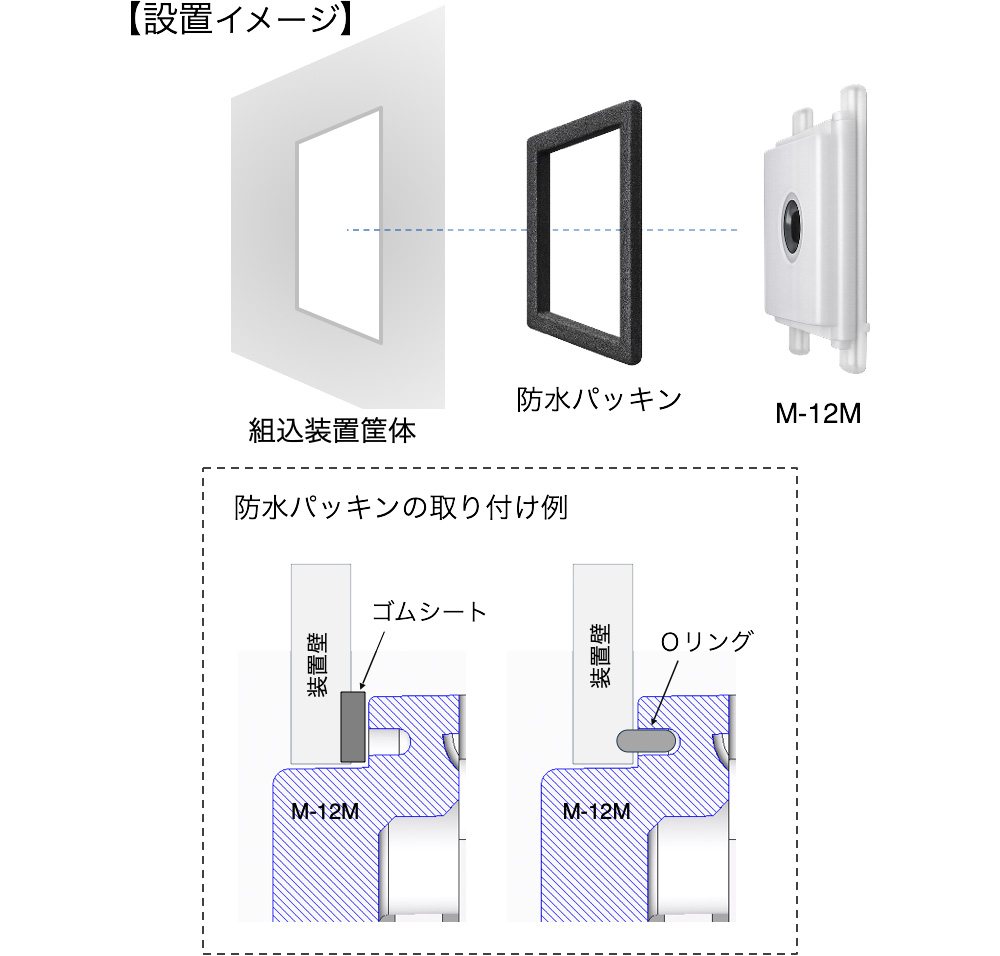

防水パッキンによる防塵防水対応

M-12Mとして防塵防水性能は有しておりませんが、本体の段差や溝に防水パッキンを取り付けて設置することで防塵防水性能を確保することが可能です。※1
※1 防水パッキンはお客様にてご用意ください。推奨寸法のご提案も可能です。なお、案件規模に応じて弊社でご用意可能な場合がございます。

製品として防塵防水性能が必要な場合には、筐体付きIP65対応モデル「M-12」をご購入ください。

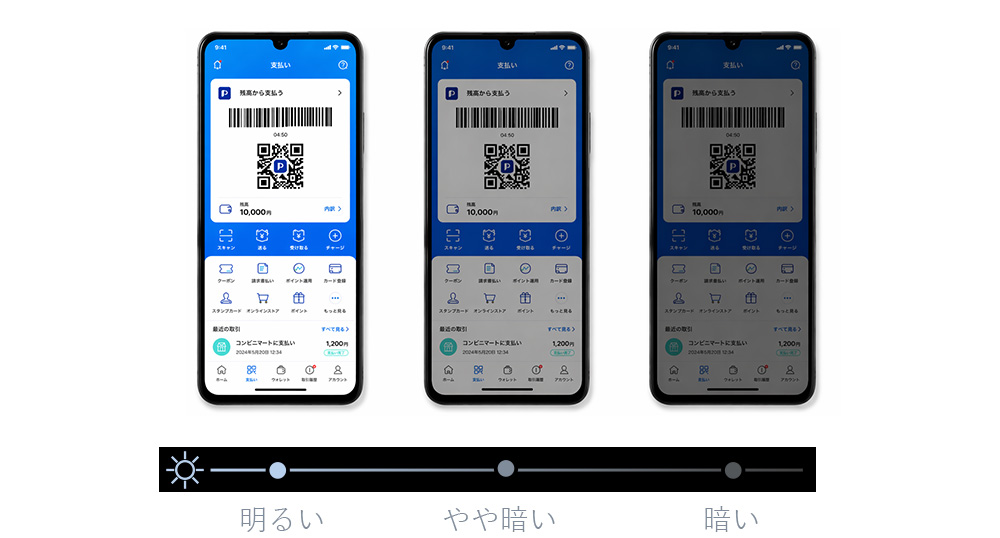

低輝度な液晶画面に対応

低輝度な液晶画面でも安定した読み取り性能を発揮します。​コード決済やクーポン、入退場管理など、様々なスマートフォンの利用シーンでご利用いただけます。​
※紙面限定モード時は除く。

他のM-12シリーズ


M-12

卓上/組込スキャナ


MDI-12/MSI-12

デコーダ付きカメラモジュール/カメラモジュール
(Coming soon)

  • 標準品と型式
    M-12-USB-COMUSB-COM/接続ケーブル非同梱 ※1
    標準品と案件対応品の詳細はこちら→
    インターフェイス
    インターフェイスインターフェイス出荷時設定: USB-COM
    対応インターフェイス: USB-COM/USB-HID/RS-232C
    接続ケーブル: 非同梱 ※1
    インターフェイスケーブル用コネクタJST 製SM12B-GHS-TB
    (ケーブル側コネクタ: JST 製GHR-12V-S)
    入力電源電圧4.5 ～ 5.5 V
    消費電流USB仕様: Standby時: 48 mA (Typ)/読み取り時: 140 mA (Typ)
    RS-232C仕様: Standby時: 22 mA (Typ)/読み取り時: 115 mA (Typ)
    読み取り特性
    読み取り方式モノクロCMOSエリアセンサ (最大120 fps)
    画素30 万画素 (H: 640 × V: 480)
    読み取り光源フルカラーLED × 4 個
    読み取り窓材質: アクリル (ハードコート付き)
    鉛筆硬度: 6H
    モース硬度: 4相当
    読み取り確認LEDパネル3色LED表示
    画像出力Windows Bitmap、JPEG
    読み取りコード (1次元コード)[1次元コード]
    JAN-13/8、EAN-13/8、EAN-13 Add-on/EAN-8 Add-on、UPC-A/E、UPC-A Add-on/UPC-E Add-on、Code 39、Code 128、NW-7 (Codabar)、Industrial 2 of 5、Interleaved 2 of 5、Code 93、MSI/Plessey、GS1-128、Code 11
    [ポスタルコード]
    Japan Postal、Intelligent Mail Barcode、POSTNET、PLANET、Netherlands KIX Code、UK Postal、Australian Postal、Korean Postal Authority code
    読み取りコード (2次元コード)PDF417、MicroPDF417、GS1 Composite、Codablock F、QRコード、マイクロQRコード、Data Matrix、Maxi Code、Aztec Code、Chinese Sensible (Han Xin) Code
    読み取りフォント (OCR)OCR-font A/B
    最小分解能1次元コード: 0.076 mm
    2次元コード: 0.127 mm
    最小PCS0.2 以上、反射率差 (MRD) 13% 以上
    傾斜読み取りピッチ: ±55°/スキュー: ± 65°/チルト: 360°
    移動体読み取り3 m/s (0.33 mm EAN/UPC および0.381 mm QRコード@ 40 mm 紙面限定モード時)
  • 環境及び耐久性
    動作 温度/湿度-20 ～ 60℃/5 ～ 90%RH (非結露、非氷結)
    保存 温度/湿度-30 ～ 65℃/5 ～ 90%RH (非結露、非氷結)
    環境照度太陽光: 最大 120,000 lx
    蛍光灯 (屋内): 最大 10,000 lx
    耐落下1.5 m (コンクリート床面)6 面 3 サイクル自由落下。読み取りが可能なこと
    外観仕様
    質量約20 g
    外形寸法約53.6(D) × 53.6(W) × 11.5(H) mm
    適合法令および規格
    環境負荷RoHS指令
    LED 安全規格IEC 62471 リスク免除グル－プ
    インターフェイス信号
    ピンNo.名称機能備考
    1GNDシステムグランド
    2BUZZERnブザー信号ブザー非搭載 (信号出力のみ)
    3GR_LEDnグッドリードLED信号
    4RTSホストへの通信制御信号RS-232C通信
    5CTSホストからの通信制御信号
    6TxDホストへの送信データ信号
    7RxDホストからの受信データ信号
    8VCC電源入力5.0V
    9TRIGn読み取り動作開始信号
    10USB-USB D- 信号USB通信
    11USB+USB D+ 信号
    12GNDFrame Ground

    備考

    ※1 接続ケーブルはお客様でご用意頂く必要がございます。

    ※   掲載値は当社規定の測定方法によるものです。保証値は別途仕様書をご参照ください。

    ※   記載内容は予告無く変更されることがあります。あらかじめご了承ください。

    ※   RoHS 対応について: 弊社の判断による対応品であり、EU における法的な効力を有するものではありません。

    ※   QR コードは株式会社デンソーウェーブの登録商標です。

メインイメージ

分解能図[単位: mm]

撮像範囲[単位: mm]

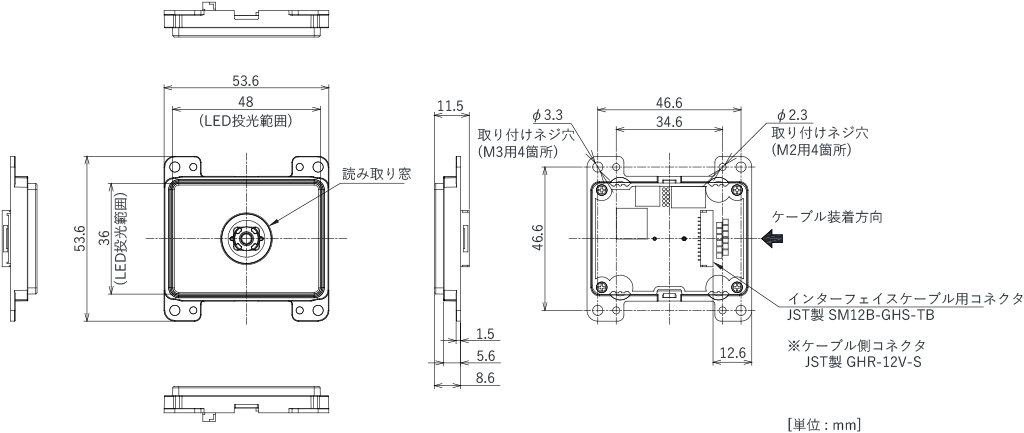

外観図 分解能図 撮像範囲
