MDI-12/MDI-12S/MSI-12

MDI-12/MDI-12S/MSI-12

HOME > 製品一覧 > モジュールエンジン > MDI-12/MDI-12S/MSI-12
AIカスタマイズ

AIチップ内蔵CPUの採用、AIソリューションへのカスタム対応が可能

バーコードだけでなく、AIで見て、判断する、現場に合わせたカスタムソフトウェアを搭載可能です。(MDI-12)
>AIカスタマイズ WEBページ


近接読み取り

新規採用の広角レンズにより、最短約7mmの近接読取りを実現しました。
45mm角を超える大型QRコードも約40mmの距離から読取り可能です。
※弊社規定コードを使用​

薄型・コンパクト

新規光学系の採用により、薄型・コンパクト設計を実現しました。

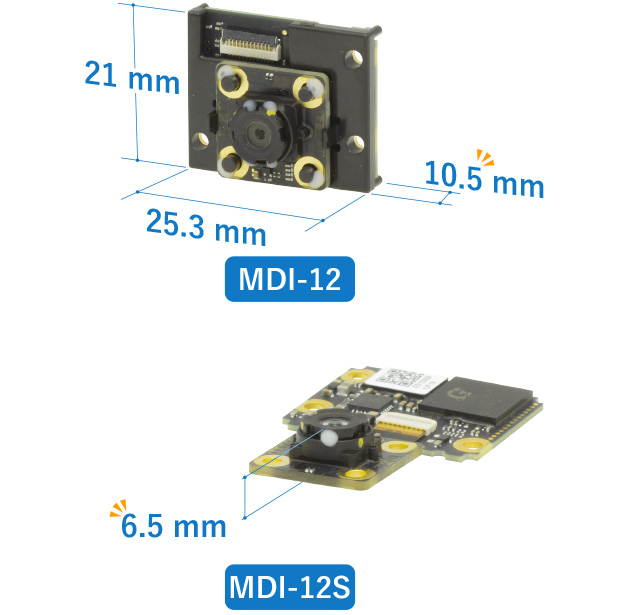

デコーダボード付きモデル「MDI-12」は薄さ約10.5mm、デコーダ分離型MDI-12Sは薄さ約6.5mmの薄型形状です。
さらに、優れた近接読取り性能との組み合わせにより、省スペース設置と自由度の高いレイアウトを実現します。

重量もMDI-12はデコーダ付で3.7gと軽量のため、端末にも最適です。
※カメラ単体MSI-12(薄さ6.5mm)とソフトウェアデコーダは案件対応となります。

充実した耐環境性能


外乱光耐性​

太陽光耐性を備えた特殊光学フィルタと産業用CMOSセンサ制御により、最大120,000lxの照度下でも読み取りが可能です。


耐環境温度​

動作温度-20～60℃と広範囲な環境に対応しており、工場や半屋外の場所でもご利用頂けます。

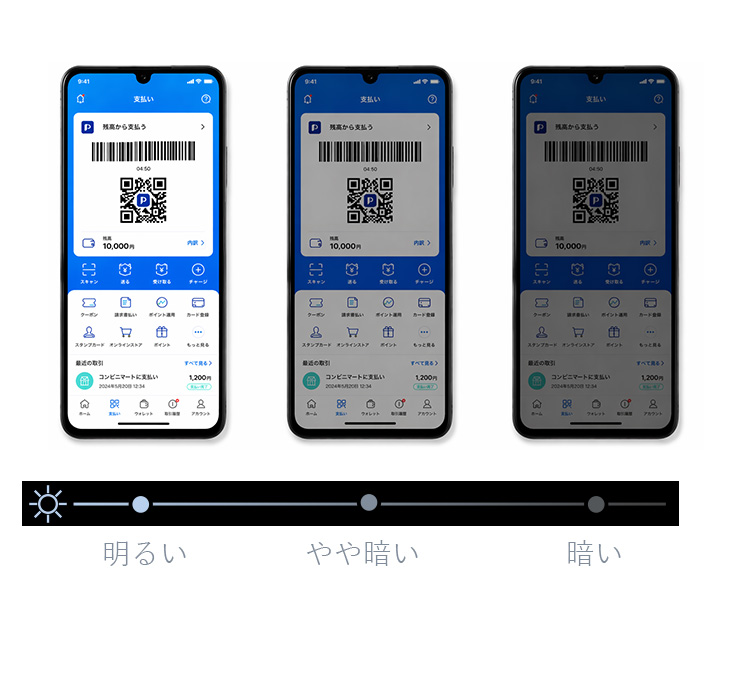

高感度撮影(低輝度な液晶画面に対応)

低輝度な液晶画面でも安定した読み取り性能を発揮します。
コード決済やクーポン、入退場管理など、様々なスマートフォンの利用シーンでご利用いただけます。

本機には照明LEDは非搭載ですが、ホスト端末の液晶バックライトやインジケータなど近傍にわずかな光源があれば、紙面印字のコードを読み取り可能です。
なお、外部照明の制御信号を搭載しており、スキャン中のみ点灯させることができます。

他のM-12シリーズ


M-12

卓上/組込スキャナ


M-12M

組込型スキャナ

  • 電気的特性
    電源電圧3.0 ～ 5.5 V
    インターフェイスUART、USB
    光学的特性
    読み取り方式CMOSエリアセンサ ( 白・黒 )
    有効画素数640 × 480 pixel
    画像取得速度120 fps (最速値)
    フォーカス距離約 25 mm
    視野角水平: 約 120.0°、垂直: 約 94.2°、対角: 約 120.0°
    読み取り特性
    読み取りコード
    (1次元コード)    		JAN-13/8、EAN-13/8、EAN-13 Add-on、EAN-8 Add-on、UPC-A/E、UPC-A Add-on、UPC-E Add-on、Code 39、Code 128、NW-7 (Codabar)、Industrial 2 of 5、Interleaved 2 of 5、Code 93、MSI/Plessey、Code 11、GS1-128、GS1 DataBar、PostalCode
    読み取りコード
    (2次元コード)    		PDF417、MicroPDF417、GS1 Composite、Codablock F、QR コード、マイクロQR コード、rM QR コード、Data Matrix、MaxiCode、Aztec Code、Chinese Sensible (Han Xin) Code
    読み取りフォント
    (OCR)    		Machine Readable Travel Documents、OCR-font A/B ※その他順次対応予定
    ピッチ角度±55°
    スキュー角度±65°
    チルト角度360°
    湾曲面読み取りR ≧ 20 mm (0.33mm EAN/UPC 12 桁)
    最小 PCS 値0.2 以上
    最小分解能0.076 mm (Code 39)
    0.127 mm (GS1 DataBar Limited、PDF417、GS1 DataBar Composite)
    0.127 mm (QRコード、Data Matrix)
  • 環境特性
    動作温度-20 ～ 60 ℃
    保存温度-40 ～ 70 ℃
    動作湿度5 ～ 90 %RH (非結露、非氷結)
    保存湿度5 ～ 90 %RH (非結露、非氷結)
    耐外乱光 蛍光灯10,000 lx 以下
    耐外乱光 太陽光120,000 lx 以下
    耐落下強度指定ダミーケースに固定し、高さ 1.8 m からコンクリート床面に 10 方向 10 サイクル自由落下後、読み取りに異常がないこと。
    物理仕様
    外形寸法MDI-12 : 10.5 × 25.3 × 21 mm (DWH)
    MSI-12 : 15.2 × 15.2 × 6.5 mm (DWH)
    DBM-4600 (デコード基板) : 20.8 × 25.1 × 3.5 mm (DWH)
    FPC : 6.0 × 14 mm(DW)※1
    質量MDI-12 : 3.7 g (Max)
    MDI-12S : 3.3 g (Max)
    MSI-12 : 1.1 g (Max)
    適合法令および規格
    環境負荷抑制対応RoHS 指令準拠

    備考

    ※1  6㎜はFPCの幅。途中で曲がっている部分は考慮されていません。

    ※   掲載値は当社規定の測定方法によるものです。保証値は別途仕様書をご参照ください。

    ※   記載内容は予告無く変更されることがあります。あらかじめご了承ください。

    ※   RoHS 対応について: 弊社の判断による対応品であり、EU における法的な効力を有するものではありません。

    ※   QR コードは株式会社デンソーウェーブの登録商標です。

    ※   MSI-12は案件対応です。お求めの際は、弊社営業窓口へご相談ください。

メインイメージ

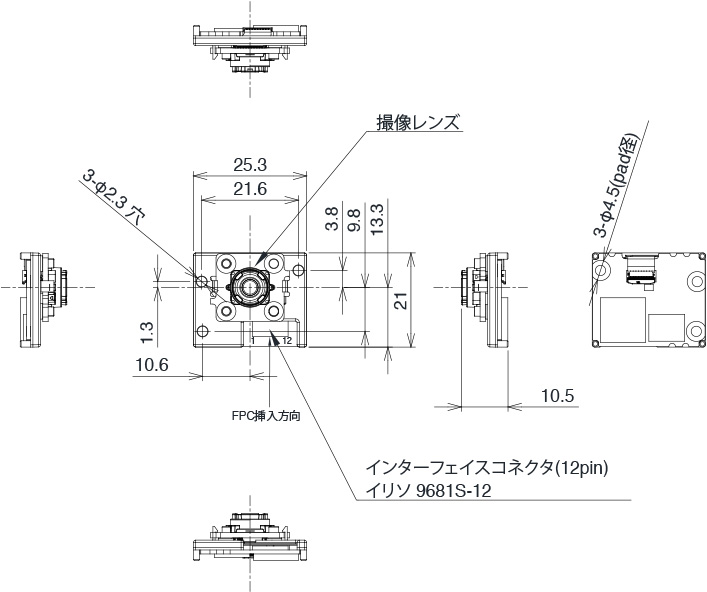

外観図【MSI-12】[単位: mm]

分解能図[単位: mm]

撮像範囲[単位: mm]

外観図 外観図 分解能図 撮像範囲
