L-46X
L-46X

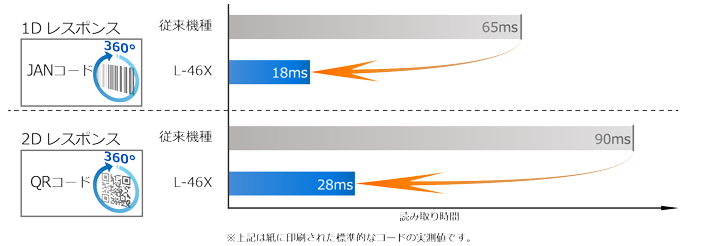

圧倒的な読み取り性能
新開発デコードアルゴリズム、最大100フレームCMOSセンサ、最新高性能CPUにより、読み取り角に依存しない圧倒的な読み取りスピードを実現。手ブレ時、暗所、明るい環境下でも通常と変わらない読み取りレスポンスを実現しました。
オートトリガ、高速移動体読み取り
オートトリガスタンド検知は、専用スタンドSTD-46(オプション品)を使用することにより、オートトリガが自動的に動作し、高速に移動しているターゲットを自動検知し、瞬時に読み取ることが可能です。
モバイルコード
従来製品では読みにくかった、低輝度や高密度の液晶上QRコードやバーコード読み取り性能を大幅に改善しました。
パスポート/OCR
パスポートなどのOCRフォントを標準品でサポート致しました。
手持ちでも読み取れる性能を確保致しました。OCR-A/Bフォント以外のフォントは、お客様の要望により順次対応中!
DirectPartsMarking
Direct Parts Markingをサポート致しました。基板や特殊な反射の無い部品であれば読み取り可能です。高分解能モデルなら0.084mmの2次元コードまで読み取りが可能です。
進化した筐体
視認性能の良いインジケータを配置致しました。OEM案件対応の場合、上部パネルのカスタムデザインも可能です。スタイリッシュなデザインでありながら、耐落下性能1.8mを実現しました。白色モデルは抗菌(JIS Z 2801相当)および耐黄変素材を使用しています。医療や流通向けにも安心してご使用いただけます。
マルチインターフェイス/強化ケーブルコネクタ
交換ケーブル方式およびマルチインターフェイスを採用。インターフェイスはUSB-HID、USB-COMとRS-232Cをケーブル交換で切り替えられます。容易なケーブル交換方式でありながら、屈曲や引張に強い構造を実現しました。
バイブレーション機能/サイレントモード
バイブレーション機能を搭載、手のひらで読み取りを認識できるため、医療や生産現場向けにも安心してご使用いただけます。またトリガキー長押しによりバイブレーションとブザーのON/OFFができるサイレントモード機能があります。
データ編集プログラミング
「データ編集プログラミング」機能により、データ編集出力が可能です。また最大16コードを複数の画像を利用し一括読み取りも可能になります。また、GS1フォーマットなどの出力編集処理も容易に設定可能になります。
-
標準品と型式 L-46X-V-WHT-USBバイブレータ付白色筐体USB-HID 2.0mケーブル L-46X-V-BLK-USBバイブレータ付黒色筐体USB-HID 2.0mケーブル L-46X-OCR3.0-V-WHT-USBOCR拡張版バイブレータ付白色筐体USB-HID 2.0mケーブル L-46X-OCR3.0-V-BLK-USBOCR拡張版バイブレータ付黒色筐体USB-HID 2.0mケーブル L-46X-UD-V-BLK-USBバイブレータ付黒色筐体USB-HID 2.0mケーブル高密度読み取りモデル 標準品と案件対応品の詳細はこちら→
型式詳細
標準品
標準品 説明 L-46X-V-WHT-USB バイブレータ付白色筐体USB-HID 2.0ｍケーブル L-46X-V-BLK-USB バイブレータ付黒色筐体USB-HID 2.0ｍケーブル L-46X-OCR3.0-V-WHT-USB OCR拡張版バイブレータ付白色筐体USB-HID 2.0ｍケーブル L-46X-OCR3.0-V-BLK-USB OCR拡張版バイブレータ付黒色筐体USB-HID 2.0ｍケーブル L-46X-UD-V-BLK-USB バイブレータ付黒色筐体USB-HID 2.0ｍケーブル高密度読み取りモデル ※標準品以外の組み合わせは案件対応となりますので、下記へお問い合わせください。
>販売についてのお問い合わせ型式詳細説明
拡張機能
記号 説明 -OCR3.0 汎用フォントおよび日付などを読み取れる拡張モデルです。 -UD 高密度読み取りを対応可能になる拡張モデルです。 無 標準モデルです。 バイブレータ
記号 説明 -V 振動モータが搭載されています。 無 振動モータが搭載されていません。 筐体色
記号 説明 -WHT 筐体色が白色です。
(←クリック)-BLK 筐体色が黒色です。
(←クリック)インターフェイスケーブル
記号 説明 -USB USB ケーブルが接続されインターフェイス初期設定がUSB-HID です。 -USB-COM USB ケーブルが接続されインターフェイス初期設定がUSB-COM です。 -RS232C RS-232C ケーブル（外部AC アダプタ電源仕様）が接続されています。 -RS232C(9P) RS-232C ケーブル（9Pin 電源仕様）が接続されています。 ケーブル長さ
記号 説明 無 ケーブルの長さが2.0m です。 -24 ケーブルの長さが2.4m です。 -28 ケーブルの長さが2.8m です。 ※ インターフェイスケーブル単体の別売もございます。
付属AC アダプタ
記号 説明 無 AC アダプタが同梱されていません。 +PS AC アダプタが同梱されています。 付属スタンド
記号 説明 無 オートトリガ専用スタンドが同梱されていません。 +STD オートトリガ専用スタンドが同梱されています。
(←クリック)※ オートトリガスタンド単体の別売もございます。
制御部 CPU CPU: ARM Cortex-A7, Core: 800MHz LPDDR2 ROM 1G bits Flash ROM 1G bits Flash Memory 表示部 インジケータLED 上部パネル/サイドバー3色LED表示 ブザー 鳴動周波数可変設定可能 バイブレータ 振動モータ (初期設定無効) 電気的特性 動作電圧範囲 4.5V～5.5V: USB仕様, 4.5～5.5V: RS-232C仕様 消費電流 動作:340mA, 検知状態:160mA, 待機:55mA (USB) インターフェイス Full-Speed 12 Mbps USB (HID/COM)プラグ-A, RS-232C D-sub9pin 光学部 読み取り光源 電球色LED×1個 エイミング光源 シングルバー緑色LED×1個 読み取り方式 モノクロCMOSエリアセンサ 読み取り画素数 30万画素 画像取得速度 100fps (最大) フォーカス距離 標準モデル:約72mm (スキャナ先端から) 視野角 水平: 約38.0°, 垂直: 約28.9°, 対角線: 約46.4° 読取部 読取コード
(1次元コード)[バーコード]
JAN-13, JAN-8, UPC-A, UPC-E, UPC-A Add-on, UPC-E Add-on, EAN-13, EAN-8, EAN-13 Add-on, EAN-8 Add-on, Code 39, NW-7 (Codabar), Industrial 2 of 5, Interleaved 2 of 5, Code 93, Code 128, GS1-128, MSI/Plessey, Code 11
[ポスタルコード]
Japan Postal, Intelligent Mail Barcode, POSTNET, PLANET, Netherlands KIX Code, UK Postal, Australian Postal, Korean Postal Authority code
[GS1 データバー, コンポジット]
GS1 DataBar, GS1 DataBar Limited, GS1 DataBar Expanded, Composite GS1 DataBar, Composite GS1-128, Composite EAN, Composite UPC読取コード
(2次元コード)PDF417, MicroPDF417, Codablock F, QR コード, マイクロQR コード, Data Matrix (ECC 200), MaxiCode, Aztec Code, Chinese-sensible code 読取フォント
(OCR)Machine Readable Travel Documents, OCR-A/B ※その他順次対応予定 最小分解能 0.1mm:1次元バーコード (Code 39)
0.169mm :GS1 DataBar, Composite Code
0.169mm :2次元コード (PDF417, QRコード, Data Matrix)読み取り角度 ピッチ: ±65°, スキュー: ±65°, チルト:360° 最小PCS値 0.2以上 幅広バーコード 100mm幅(分解能0.2mm Code 39) 耐移動体 2.54m/s (分解能0.33mm UPC/EAN スキャナ先端から100mmの位置) 画像出力 JPEG, BMP 環境特性 動作温度 / 湿度 -5～50℃ / 5～90%RH (非結露、非氷結) 保存温度 / 湿度 -30～60℃ / 5～90%RH (非結露、非氷結) 耐外乱光 蛍光灯 10,000 lx以下 耐外乱光 太陽光 100,000 lx以下 耐静電気(破壊無) 15kV (気中放電) 耐落下強度 高さ1.8mからコンクリート床面に15回 (5面3サイクル)自由落下後、読み取りが可能なこと。 防塵 ・ 防滴 IP42相当 物理仕様 外形寸法 約105.4 (D) × 60 (W) × 153.4 (H) (mm) 質量 約112g (ケーブルを除く) 筐体色 白色/黒色 抗菌仕様 JIS Z 2801 相当 (白色モデル) -
適合法令および規格 LED安全規格 IEC 62471 リスク免除グループ EMC EN 55035, EN 55032 Class B
FCC Part 15 Subpart B Class B
VCCI クラス B環境負荷抑制対応 RoHS指令 オプション (別売り品) STD-46
L-46X,L-46R専用のハンズフリースタンドです。
台に置くとマグネットスイッチにより自動的にかざし読みができるオートトリガモードに移行します。STD-4101
L-46X,L-46Rの置台です。(卓上のみ、壁掛未対応)
UF1-HSCG20S5003-A-PAC
交換ケーブル (USB / 白色 / 2.0m)
UF1-HSCG20S5002-A-PAC
交換ケーブル (RS-232C 外部AC アダプタ電源仕様 / 白色 / 2.0m)
※ACアダプタ「UF1-WB10E05R」が必要となります。
UF1-HSCG20S5012-A-PAC
交換ケーブル (RS-232C 9pin 電源仕様 / 白色 / 2.0m)
※ホストが 9pin 電源仕様に対応している必要があります。
UF1-HSCG20S5002-5-PAC
交換ケーブル (RS-232C 外部AC アダプタ電源仕様 / 黒色 / 2.0m)
※ACアダプタ「UF1-WB10E05R」が必要となります。
UF1-WB10E05R
AC アダプタ(各国プラグ付き)
※各国プラグは変更になる可能性があります。
備考
掲載値は当社規定の測定方法によるものです。保証値は別途仕様書をご参照ください。
記載内容は予告無く変更されることがあります。あらかじめご了承ください。
RoHS 対応について: 弊社の判断による対応品であり、EU における法的な効力を有するものではありません。
交換ケーブルについて：掲載されているモデル以外は案件対応となります。
QRコードは株式会社デンソーウェーブの登録商標です。
-
外観図[単位:mm]
分解能/深度図[単位:mm]
-
