• 標準品と型式
  L-46XS-V-WHT-USBバイブレータ付白色筐体USB-HID 2.0mケーブル
  L-46XS-V-BLK-USBバイブレータ付黒色筐体USB-HID 2.0mケーブル
  標準品と案件対応品の詳細はこちら→

  型式詳細



  標準品

  標準品	説明
  L-46XS-V-WHT-USB+PS	バイブレータ付白色筐体USB-HID 2.0mケーブル
  L-46XS-V-BLK-USB+PS	バイブレータ付黒色筐体USB-HID 2.0mケーブル

  ※標準品以外の組み合わせは案件対応となりますので、下記へお問い合わせください。
  >販売についてのお問い合わせ

  型式詳細説明

  バイブレータ

  記号	説明
  -V	振動モータが搭載されています。
  無	振動モータが搭載されていません。

  筐体色

  記号	説明
  -WHT	筐体色が白色です。(←クリック)
  -BLK	筐体色が黒色です。(←クリック)

  インターフェイスケーブル

  記号	説明
  -USB	USBケーブルが接続されインターフェイス初期設定がUSB-HIDです。
  -USB-COM	USBケーブルが接続されインターフェイス初期設定がUSB-COMです。
  -RS232C	RS-232Cケーブル（外部ACアダプタ電源仕様）が接続されています。
  -RS232C(9P)	RS-232Cケーブル（9Pin電源仕様）が接続されています。

  ケーブル長さ

  記号	説明
  -20	ケーブルの長さが2.0m です。
  -21	ケーブルの長さが2.1m です。
  -28	ケーブルの長さが2.8m です。
  -40	ケーブルの長さが4.0m です。

  ※ インターフェイスケーブル単体の別売もございます。

  付属AC アダプタ

  記号	説明
  無	AC アダプタが同梱されていません。
  +PS	AC アダプタが同梱されています。

  付属スタンド

  記号	説明
  無	オートトリガ専用スタンドが同梱されていません。
  +STD	オートトリガ専用スタンドが同梱されています。

  ※  オートトリガスタンド単体の別売もございます。

  インターフェイス
  インターフェイス	USB-HID ( 出荷時設定 ) USB-COM ( 設定により変更可能 ) RS-232C ( ケーブル交換、設定により変更可能 )
  入力電源電圧	4.5 ~ 5.5V
  ケーブル	2.0 m ストレート標準 ( 脱着式接続済み )
  コネクタ	USB : USB-A プラグ RS-232C ( オプション) : D-sub 9pin メス
  オプション製品	AC アダプタ(RS-232C のみ )

  読み取り特性
  読み取り方式	CMOS エリアセンサ ( 最大120fps )
  読み取り光源	電球色LED
  エイミング	シングルライン緑色LED
  読み取り確認	上部パネル/ サイドバー3 色LED 表示、 ブザー、バイブレーション
  画像出力	Windows Bitmap、JPEG
  読み取りコード ( 1次元コード )	JAN-13/8、EAN-13/8、EAN-13 Add-on、EAN-8 Add-on、UPC-A/E、UPC-A Add-on、UPC-E Add-on、Code 39、Code 128、NW-7 (Codabar)、Industrial 2 of 5、Interleaved 2 of 5、Code 93、MSI/Plessey、Code 11、GS1-128、GS1 DataBar、PostalCode
  読み取りコード ( 2次元コード )	PDF417、MicroPDF417、GS1 Composite、Codablock F、QR コード、マイクロQR コード、rM QR コード、Data Matrix、MaxiCode、Aztec Code、Chinese-sensible Code
  読み取りフォント ( OCR )	Machine Readable Travel Documents、OCR-font A/B
  最小分解能	1 次元コード: 0.076 mm 2 次元コード: 0.127 mm
  PCS 値	0.2 以上
  傾斜読み取り	ピッチ/ スキュー : ±65° チルト : 360°
  移動体読み取り	10 m/s (0.33mm EAN/UPC @107mm )

  環境および耐久性
  動作 温度/ 湿度	-5 ～ 50 ℃ / 5 ～ 90 %RH ( 非結露、非氷結 )
  保存 温度/ 湿度	-30 ～ 60 ℃ / 5 ～ 90 %RH ( 非結露、非氷結 )
  周辺照度	太陽光: 100,000 lx 以下 蛍光灯: 10,000 lx 以下
  耐落下強度	1.8 m ( コンクリート床面 ) 5 面3 サイクル自由落下。 読み取りが可能なこと。
  抗菌仕様	JIS Z 2801 相当 ( 白色/ 黒色両モデル )
  保護構造	IP42 相当

• 外観仕様
  質量	約115g ( ケーブルを除く )
  外形寸法	105.4(D) × 60.0(W) × 153.4(H) mm

  適合法令および規格
  環境負荷	RoHS 指令
  LED安全規格	IEC 62471 リスク免除グループ
  EMI	VCCI クラス B / FCC Class B / EN 55032 Class B( 住宅、商業および軽工業環境 )




  オプション(別売り品)
  STD-46 ハンズフリースタンドです。 台に置くとマグネットスイッチにより自動的にかざし読みができるオートトリガモードに移行します。
  ST-2 壁掛け対応置台です。
  UF1-HSCG□□△○○○○-×-PAC 単体ケーブル仕様番号についての説明はこちら
  UF1-WB10E05R AC アダプタ(各国プラグ付き) ※各国プラグは変更になる可能性があります。

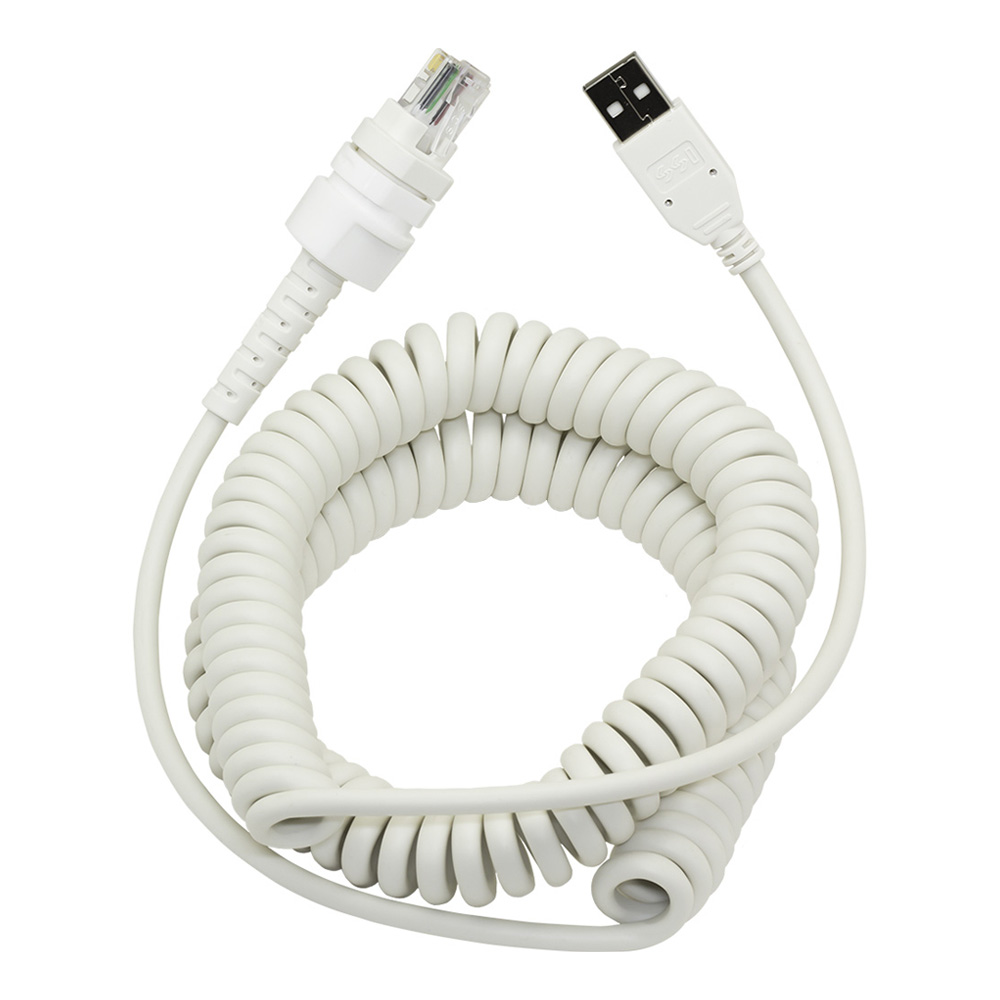

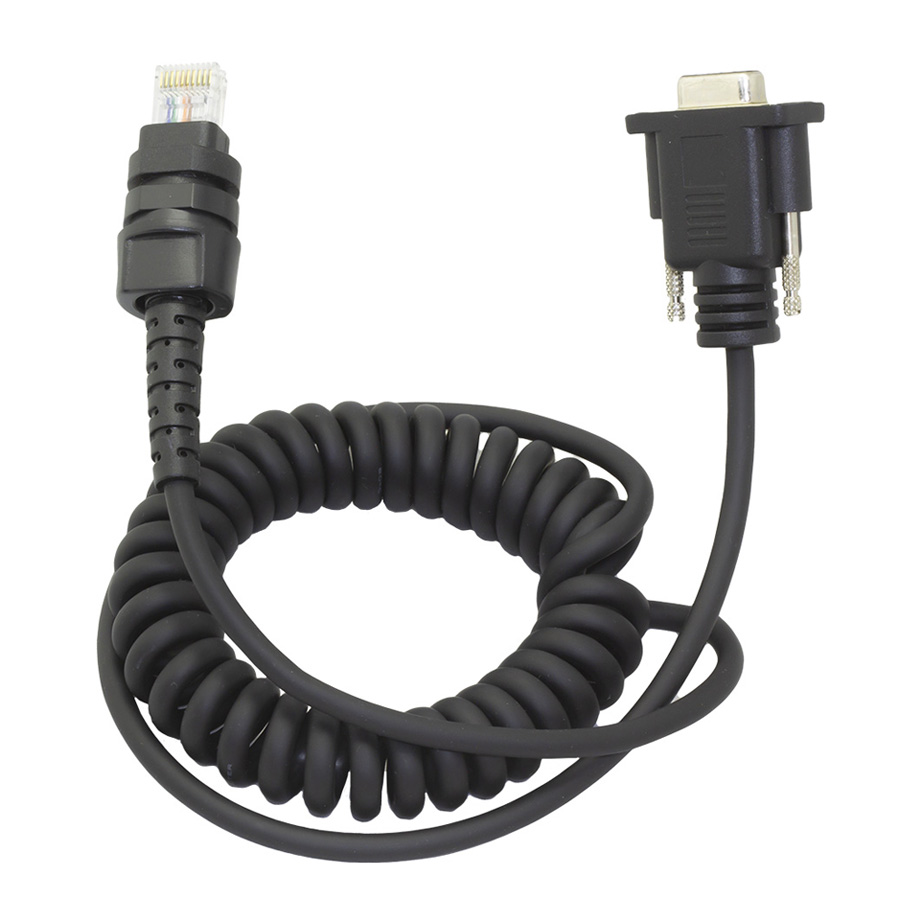

  単体ケーブル仕様番号 : UF1-HSCG□□△○○○○-×-PAC

  □□: 長さ	△: 種類	○○○○:I/F	×: 色
  20 : 2.0m 28 : 2.8m	S : ストレート	5003 : USB 5002 : RS-232C 5012 : RS-232CVCC9	A :白 5 :黒
  21 : 2.1m 40 : 4.0m	C : カール

  ※ UF1 は標準仕様、 HSCG はL-46XS 形状のケーブルを示します。

  ※ 仕様番号によっては受注生産となります。
  仕様例）UF1-HSCG20S5002-A-PAC : 長さ2.0ｍ標準ストレートRS-232C 白



  備考

  ※   掲載値は弊社規定の測定方法によるものです。保証値は別途仕様書/ユーザーズマニュアルをご参照ください。

  ※   記載内容は予告無く変更されることがあります。あらかじめご了承ください。

  ※   RoHS 対応について: 弊社の判断による対応品であり、EU における法的な効力を有するものではありません。

外観図[単位:mm]

分解能/深度図[単位:mm]
