MDI-5350/MDI-5250/MSI-5200

MDI-5350/MDI-5250/MSI-5200

HOME > 製品一覧 > モジュールエンジン > MDI-5350/MDI-5250/MSI-5200
MDI-5350_MDI-5250_MSI-5200

AIコア搭載、高速読み取り

MDI-5350/
MDI-5250/MSI-5200

モジュールエンジン | イメージャ

AIカスタマイズ

AIチップ内蔵CPUの採用、AIソリューションへのカスタム対応が可能

バーコードだけでなく、AIで見て、判断する、現場に合わせたカスタムソフトウェアを搭載可能です。(MDI-5350)
>AIカスタマイズ WEBページ

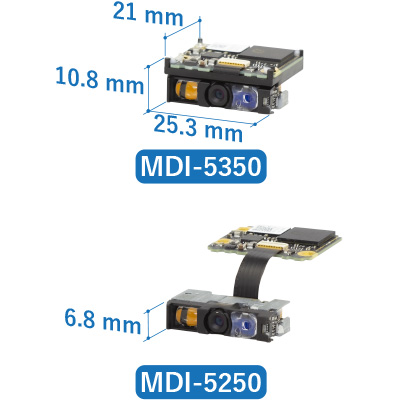

業界最小クラスのコンパクトサイズ

デコーダー体型のMDI-5350(高さ10.8mm)とデコーダ分離型MDI-5250(高さ6.8mm)がラインナップされており、用途に合わせ適切に実装が可能となります。
MDI-5350はデコーダ付で重量7.3gと軽量のため、端末にも最適です。
※カメラ単体MSI-5200(高さ6.8mm)とソフトウェアデコーダは案件対応となります。

高解像度センサーと広角レンズおよび新規AI機能の標準搭載

1 Mega pixelセンサーと50度の広角レンズを用いた光学系を採用。さらに新規AI機能を標準搭載。読み取り深度の拡大と高分解能読み取り性能の向上を実現しています。


120FPSセンサーと新規AI処理により、安定高速スキャンを実現

120フレーム/秒の高速撮影が可能なセンサーと新規AI処理機能により、優れた読み取り速度と安定した読み取り性能を実現しています。


シャープな赤色エイミング

十字レーザ シングルライン赤色半導体レーザを採用。暗所での視認性にも優れています。

  • 電気的特性
    電源電圧3.0 ～ 5.5 V
    インターフェイスUART、USB
    光学的特性
    読み取り光源電球色LED
    エイミング光源十字レーザ シングルライン赤色半導体レーザ
    読み取り方式CMOSエリアセンサ ( 白・黒 )
    有効画素数1280 × 800 pixel
    画像取得速度120 fps (最速値)
    フォーカス距離約200 mm
    視野角水平: 約 50.0°、垂直: 約 32.0°、対角: 約 58.0°
    読み取り特性
    読み取りコード
    (1次元コード)    		JAN-13/8、EAN-13/8、EAN-13 Add-on、EAN-8 Add-on、UPC-A/E、UPC-A Add-on、UPC-E Add-on、Code 39、Code 128、NW-7 (Codabar)、Industrial 2 of 5、Interleaved 2 of 5、Code 93、MSI/Plessey、Code 11、GS1-128、GS1 DataBar、PostalCode
    読み取りコード
    (2次元コード)    		PDF417、MicroPDF417、GS1 Composite、Codablock F、QR コード、マイクロQR コード、rM QR コード、Data Matrix、MaxiCode、Aztec Code、Chinese Sensible (Han Xin) Code
    読み取りフォント
    (OCR)    		Machine Readable Travel Documents、OCR-font A/B ※その他順次対応予定
    ピッチ角度±65°
    スキュー角度±65°
    チルト角度360°
    湾曲面読み取りR ≧ 20 mm (0.33mm EAN/UPC 12 桁)
    最小 PCS 値0.2 以上
    最小分解能MDI-5350 : 0.076 mm (Code 39)
    MDI-5350 : 0.127 mm (GS1 DataBar Limited、PDF417、GS1 DataBar Composite)
    MDI-5350 : 0.127 mm (QRコード、Data Matrix)
  • 環境特性
    動作温度-20 ～ 60 ℃
    保存温度-40 ～ 70 ℃
    動作湿度5 ～ 90 %RH (非結露、非氷結)
    保存湿度5 ～ 90 %RH (非結露、非氷結)
    耐外乱光 蛍光灯10,000 lx 以下
    耐外乱光 太陽光100,000 lx 以下
    耐落下強度指定ダミーケースに固定し、高さ 1.8 m からコンクリート床面に 10 方向 10 サイクル自由落下後、読み取りに異常がないこと。
    物理仕様
    外形寸法MDI-5350 : 21.0 ×25.3 × 10.8 mm (DWH)
    MSI-5200 : 12.4 × 24.6 × 6.8 mm (DWH)
    DBM-4600 (デコード基板) : 20.8 × 25.1 ×3.5 mm (DWH)
    FPC : 6.0 × 24 mm (DW)
    質量MDI-5350 : 7.3 g (Max)
    MDI-5250 : 6.7 g (Max)
    MSI-5200 : 4.2 g (Max)
    適合法令および規格
    LED 安全IEC 62471 リスク免除グル－プ
    環境負荷抑制対応RoHS 指令準拠

    備考

    掲載値は弊社規定の測定方法によるものです。保証値は別途仕様書をご参照ください。

    記載内容は予告無く変更されることがあります。あらかじめご了承ください。

    RoHS 対応について: 弊社の判断による対応品であり、EU における法的な効力を有するものではありません。

    QR コードは株式会社デンソーウェーブの登録商標です。

    MSI-5200は案件対応です。お求めの際は、弊社営業窓口へご相談ください。

メインイメージ

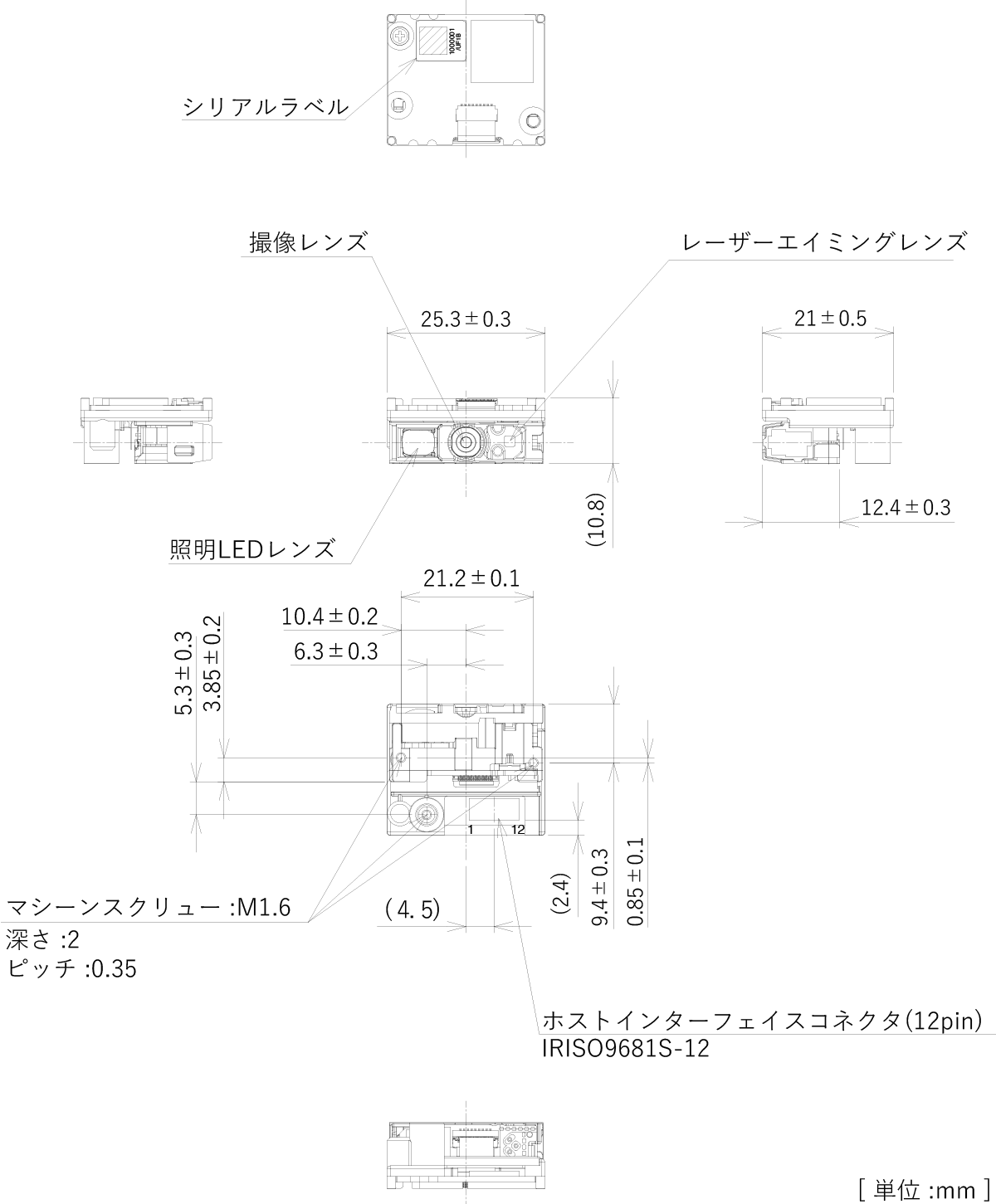

外観図【MSI-5200】[単位:mm]

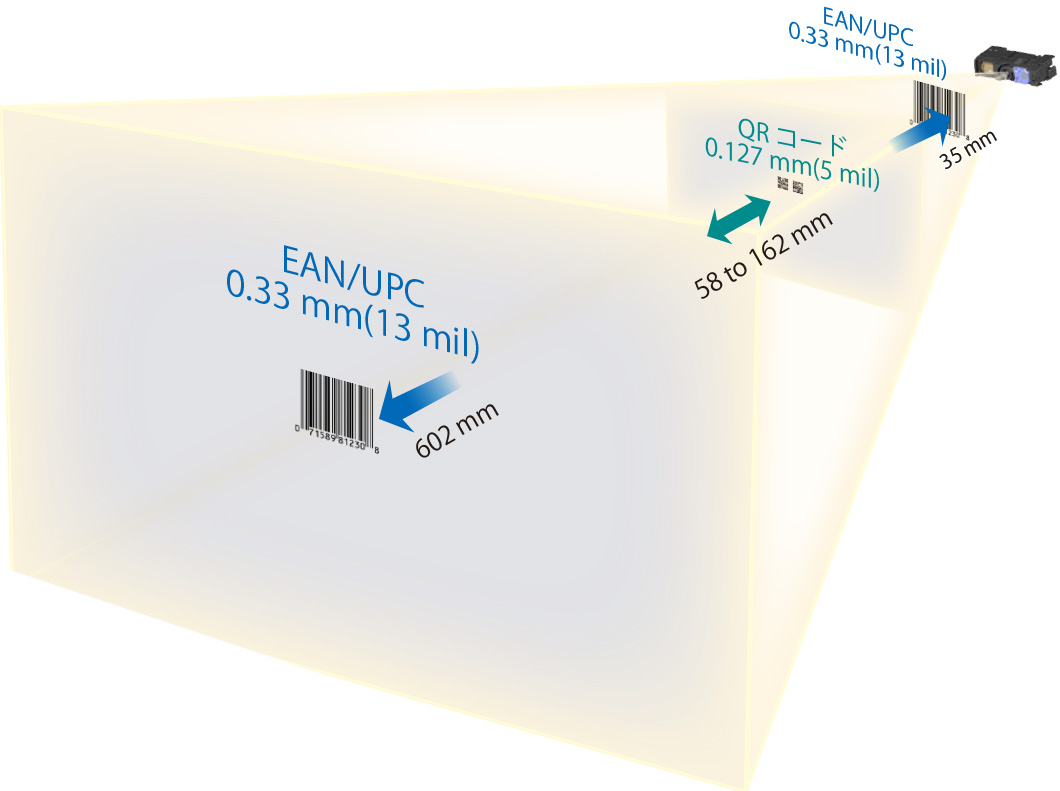

分解能/深度図[単位:mm]

外観図 外観図 深度図
