MDI-4700/MDI-4600/MSI-4600

MDI-4700/MDI-4600/MSI-4600

HOME > 製品一覧 > モジュールエンジン > MDI-4700/MDI-4600/MSI-4600
MDI-4700_MDI-4600_MSI-4600

AIコア搭載、高速読み取り

MDI-4700/
MDI-4600/MSI-4600

モジュールエンジン | イメージャ

AIカスタマイズ

AIチップ内蔵CPUの採用、AIソリューションへのカスタム対応が可能

バーコードだけでなく、AIで見て、判断する、現場に合わせたカスタムソフトウェアを搭載可能です。(MDI-4700)
>AIカスタマイズ WEBページ

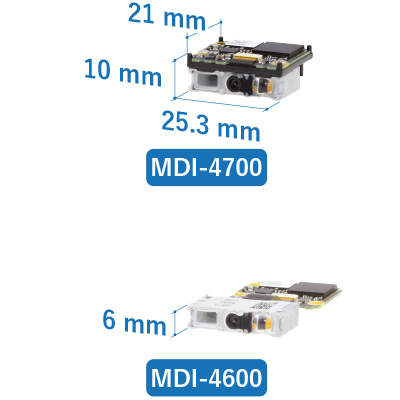

業界最小クラスのコンパクトサイズ

デコーダー体型のMDI-4700(高さ10mm)とデコーダ分離型MDI-4600(高さ6.0mm)がラインナップされており、用途に合わせ適切に実装が可能となります。
MDI-4700はデコーダ付で重量7.1gと軽量のため、端末にも最適です。
※カメラ単体MSI-4600(高さ6.0mm)とソフトウェアデコーダは案件対応となります。

クラス最高水準の読み取り深度と高分解能読み取り性能

以下の改良により読み取り深度・高分解能読み取り性能が向上しました。

• イメージングレンズ改良によりLED照明効率が改善し、遠距離における撮影ノイズが低減

• デコードアルゴリズムの改善

新規AI処理を標準搭載し、圧倒的な高速動体読み取り性能を実現

従来機種に比べ圧倒的に早い動体をとらえることが可能。
従来機種では2.54m/sでしたが10m/sの移動体読み取りを実現。

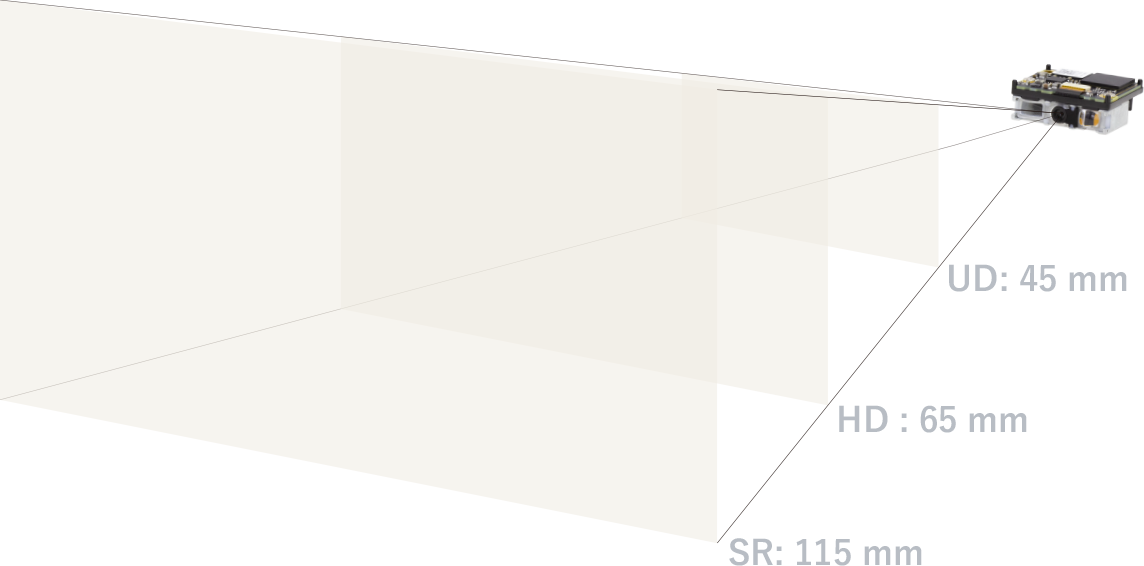

3種類のフォーカスタイプ

MDI-4700シリーズは用途に合わせて3種類のフォーカスを用意しています。
標準タイプ(SR：115㎜)、高分解能タイプ(HD：65㎜)、超高分解能タイプ(UD：45㎜)をラインナップ

  • 電気的特性
    電源電圧3.0 ～ 5.5 V
    インターフェイスUART、USB
    光学的特性
    読み取り光源電球色LED
    エイミング光源シングルライン緑色LED
    読み取り方式CMOSエリアセンサ ( 白・黒 )
    有効画素数640 × 480 pixel
    画像取得速度120 fps (最速値)
    フォーカス距離SR : 約115 mm
    HD : 約65 mm
    UD : 約45 mm
    視野角水平: 約 38.0°、垂直: 約 28.9°、対角: 約 46.4°
    読み取り特性
    読み取りコード
    (1次元コード)    		JAN-13/8、EAN-13/8、EAN-13 Add-on、EAN-8 Add-on、UPC-A/E、UPC-A Add-on、UPC-E Add-on、Code 39、Code 128、NW-7 (Codabar)、Industrial 2 of 5、Interleaved 2 of 5、Code 93、MSI/Plessey、Code 11、GS1-128、GS1 DataBar、PostalCode
    読み取りコード
    (2次元コード)    		PDF417、MicroPDF417、GS1 Composite、Codablock F、QR コード、マイクロQR コード、rM QR コード、Data Matrix、MaxiCode、Aztec Code、Chinese Sensible (Han Xin) Code
    読み取りフォント
    (OCR)    		Machine Readable Travel Documents、OCR-font A/B ※その他順次対応予定
    ピッチ角度±65°
    スキュー角度±65°
    チルト角度360°
    湾曲面読み取りR ≧ 20 mm (0.33mm EAN/UPC 12 桁)
    最小 PCS 値0.2 以上
    最小分解能SR : 0.076 mm (Code 39)
    SR : 0.127 mm (GS1 DataBar Limited、PDF417、GS1 DataBar Composite)
    SR : 0.127 mm (QRコード、Data Matrix)
  • 環境特性
    動作温度-20 ～ 60 ℃
    保存温度-40 ～ 70 ℃
    動作湿度5 ～ 90 %RH (非結露、非氷結)
    保存湿度5 ～ 90 %RH (非結露、非氷結)
    耐外乱光 蛍光灯10,000 lx 以下
    耐外乱光 太陽光100,000 lx 以下
    耐落下強度指定ダミーケースに固定し、高さ 1.8 m からコンクリート床面に 10 方向 10 サイクル自由落下後、読み取りに異常がないこと。
    物理仕様
    外形寸法MDI-4700 : 21.0 × 25.3 × 10.0 mm (DWH)
    MSI-4600 : 13.6 × 24.6 × 6.0 mm (DWH)
    DBM-4600 (デコード基板) : 20.8 × 25.1 × 3.5 mm (DWH)
    FPC : 23 × 6.0 mm(DW)
    質量MDI-4700 : 7.1 g (Max)
    MDI-4600 : 6.4 g (Max)
    MSI-4600 : 4.5 g (Max)
    適合法令および規格
    LED 安全IEC 62471 リスク免除グル－プ
    環境負荷抑制対応RoHS 指令準拠

    備考

    掲載値は弊社規定の測定方法によるものです。保証値は別途仕様書をご参照ください。

    記載内容は予告無く変更されることがあります。あらかじめご了承ください。

    RoHS 対応について: 弊社の判断による対応品であり、EU における法的な効力を有するものではありません。

    QR コードは株式会社デンソーウェーブの登録商標です。

    MSI-4600は案件対応です。お求めの際は、弊社営業窓口へご相談ください。

メインイメージ

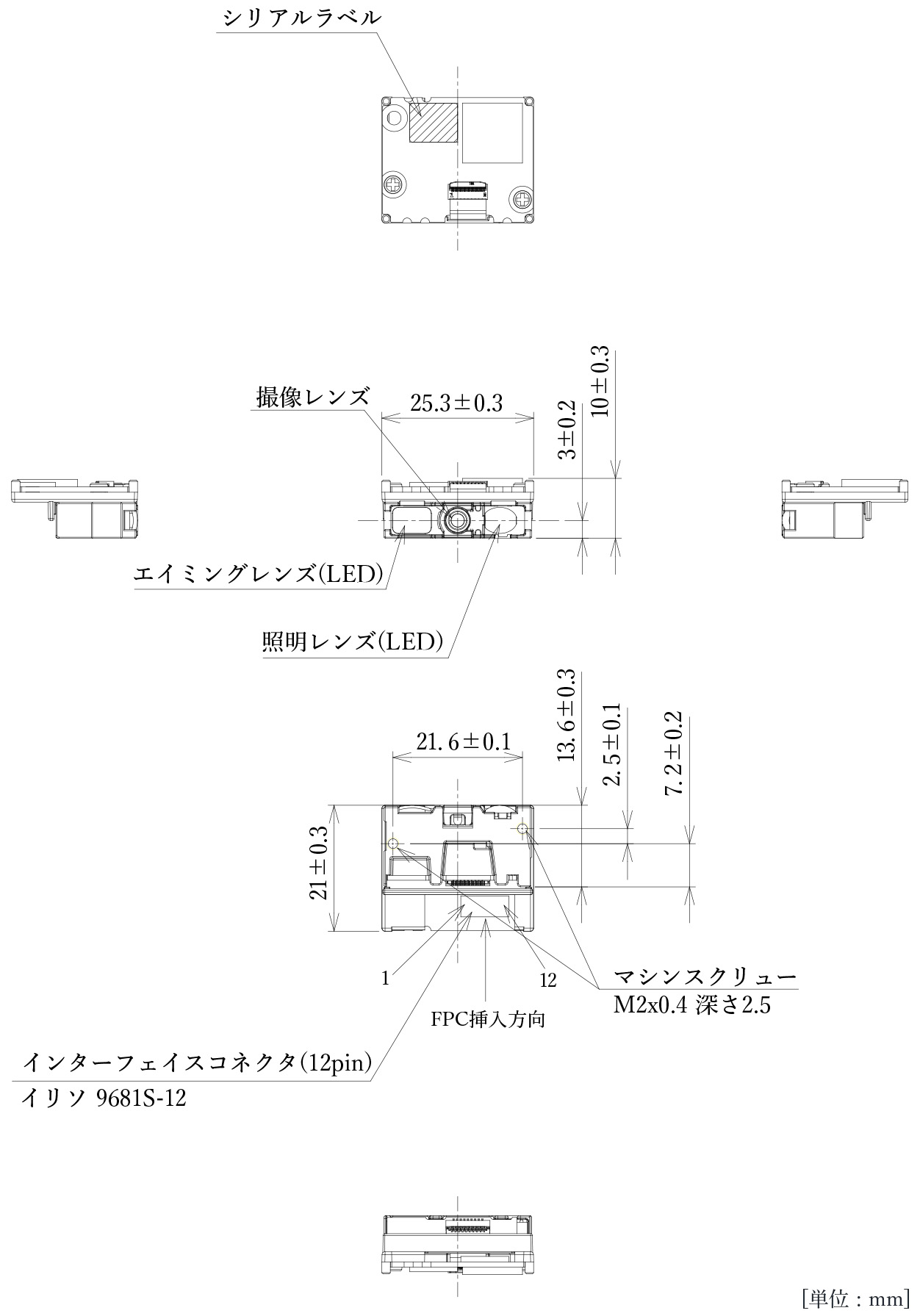

外観図【MSI-4600】[単位:mm]

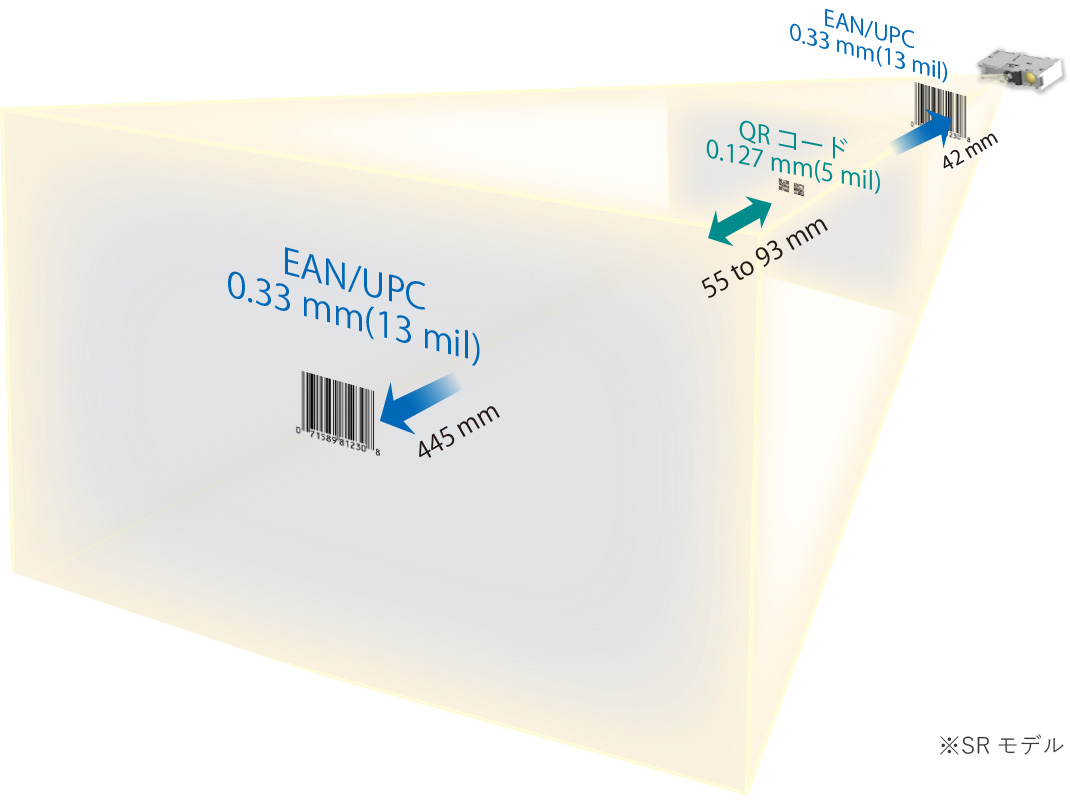

分解能/深度図【SR】[単位:mm]

分解能/深度図【HD】[単位:mm]

分解能/深度図【UD】[単位:mm]

外観図 外観図 深度図 深度図 深度図
