OPH-5000i

OPH-5000i

OPH-5000i

Bluetooth / 無線LAN搭載
コンパクトサイズのハンディターミナル

OPH-5000i

ハンディターミナル | イメージャ | 無線

カタログダウンロード
標準アプリエディタ(NEW)
販売問合せ

360°圧倒的な読み取り性能

手ブレ時、暗所、明るい環境下でも通常と変わらない読み取りレスポンスを実現しました。360°で1次元コードも2次元コードも快適に読み取りができます。

アプリケーションプログラム

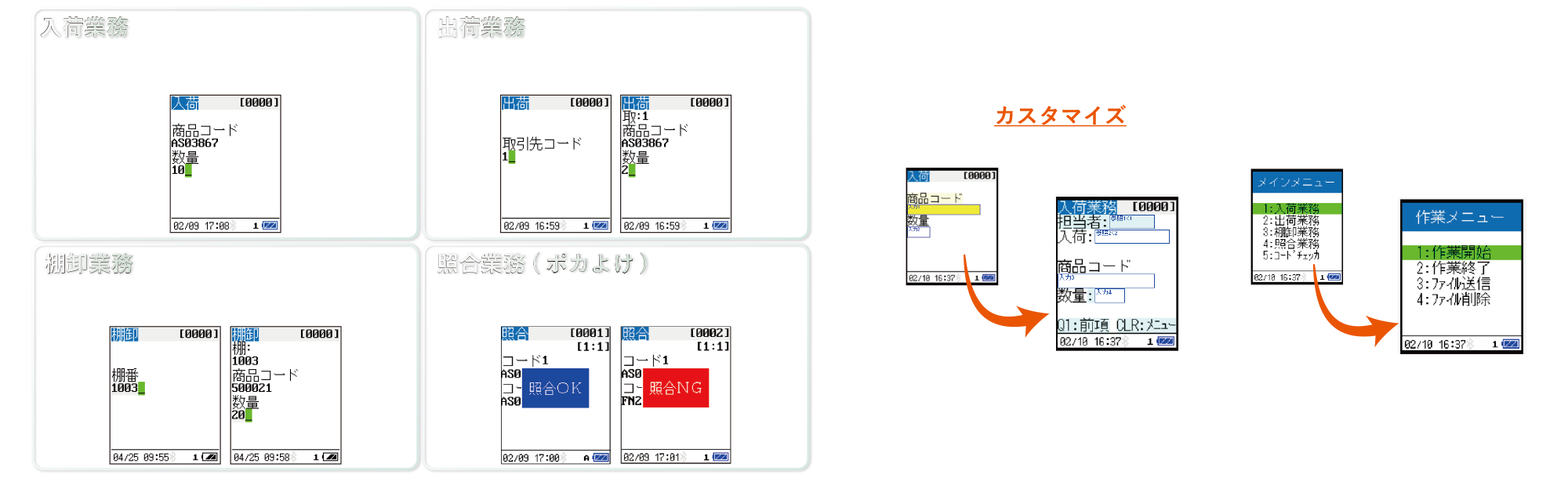

標準アプリエディタ(NEW)

  • ・標準アプリエディタにより、端末を購入してすぐノンプログラミングでご使用いただけます。
  • ・簡単な入力操作によるカスタマイズだけで、照合業務や棚卸業務などを行えます。
  • ・Bluetooth®や無線LAN(FTP)で作業結果のファイルを送信する機能を搭載しています。
  • ・使用方法は、標準アプリケーションマニュアルを参照ください。
  • ※アプリケーションを開発されるお客様は、SDKを参照ください。

Bluetooth®搭載

PCとOPH-5000iをBluetooth® SPPでペアリングし、専用ユーティリティ（OseComm32）を使用してPCとOPH-5000iの間でファイルの送受信を行うことができます。シリアル通信アプリと連携できます。


無線LAN

  • ・IEEE802.11b/g/n準拠。WEP、WPA/WPA2 Personal、WPA/WPA2 Enterprise(IEEE802.1x(EAP-TLS))セキュリティに対応。
  • ・HTTPプロトコルでサーバ側のREST APIを呼び出し、リアルタイムでデータを更新するアプリなども容易に開発できます。
  • ・ルート証明書を使用したセキュアな通信が可能です。
無接点給電置台

無接点給電置台

専用充電置台(CRD-5000)をご用意しています。接触不良などによる思わぬ充電トラブルを起こしません。
※CRD-5000はオプション品(別売り)となります。

バイブレーション機能/サイレントモード

バイブレーション機能/サイレントモード

読み取り時のブザーの代わりに振動モータが選択できます。騒音の出る工場、屋外でも作業効率 UP。音が出せない環境でも読み取りを確認することができます。

頑丈な筐体

頑丈な筐体

1.5mに耐える堅牢性を確保しています。IP54対応。

モバイルコード

モバイルコード

従来読みにくかった、液晶上のQRコードやバーコード読み取り性能を大幅に改善しました。

Passport OCR1.0

パスポート/OCR

パスポートなどのOCRフォントを標準品でサポートしました。手持ちでも読み取れる性能を確保しました。OCRフォント以外のフォントは、お客様の要望により順次対応中!

madeinjpn

国内製造

この製品は、北海道の自社工場で製造しています。
安心してご利用いただけます。

  • 外観仕様
    外形寸法136(D) × 44(W) × 31.3(22※)(H)mm
    質量約120 g(主電池含む)
    筐体色白色/黒色
    ※() はグリップ部の寸法
    制御部
    CPU32 bit CISC / 96 MHz
    FROM(システム)2 Mbyte + 32 KByte
    FROM(アプリケーション)1 Mbyte
    SRAM16 Mbyte
    FROM(ストレージ)128 Mbyte
    表示部
    表示素子TFTカラー液晶ディスプレイ
    バックライト白色LED、輝度調整可能
    フォントサイズ12ドットフォント・16ドットフォント・24ドットフォント
    表示文字種JIS 第一水準/第二水準、ANK
    その他表示部
    表示LED赤緑 1箇所、青1箇所
    バイブレータ振動モータ(強さ 3段階 調整可能)
    ブザー音量調整(3段階)可能・音程調整可能
    入力部
    キー数字:10個/F1～F3:3個/電源:1個/上、下、SCAN:3個/SHIFT、BS、CLEAR、小数点、ENT:5個
    サイドタッチセンサスキャン用:1個
    バックライト白色
    通信部
    無線LAN仕様 : IEEE 802.11 b/g/n 準拠
    周波数 : 2412～2472 MHz (1～13ch)
    最大出力 : 0.0026 W/MHz
    アクセス方式 : インフラストラクチャモード(STA)
    セキュリティ : WEP、WPA、WPA2
    ネットワークスタック : TCP/IP、UDP、 DHCP、ARP、SSL、DNS
    Bluetooth®仕様 : Bluetooth規格Ver2.1準拠
    周波数 : 2402 MHz ～ 2480 MHz
    通信距離 : 10 m
    出力レベル : クラス2
    Profile : SPP/HID
    内蔵 NFCタグISO/IEC 14443 TYPE A、TYPE B JISX6319-4
    USB・Full-Speed 12Mbps ( HID/COM/マスストレージ)
    ・Hi-Power Bus-powered 対応
    RTC
    内容年月日時分秒
    誤差月差±90秒以下
    電源部
    主電池リチウムイオン 1100 mAh(Typ.)
    連続使用時間約20 時間(※1)
    給電方法電磁誘導式無接点給電、Micro-USB
    動作(充電)電圧範囲4.5 ～ 5.5 V
    消費電流500 mA未満 (充電時)

    ※1   10 秒に2 回コードを読み取る場合。常温の環境にてブザー音量とLCD の輝度は最小、無線通信はOFF

  • 光学部
    読み取り光源電球色LED × 1個
    エイミング光源緑色LED × 1個
    読み取り方式CMOSエリアセンサ
    読み取り画素数30万画素
    画像取得の速さフレーム速度 : 100 fps (最速値)
    読取コード(1次元コード)[バーコード]
    UPC-A、UPC-A Add-on、UPC-E、UPC-E Add-on、EAN-13、EAN-13 Add-on、 EAN-8、EAN-8 Add-on、JAN-8、JAN-13、Code 39、Tri-Optic、NW-7(Codabar)、Industrial 2 of 5、Interleaved 2 of 5、S-Code、IATA、Code 93、Code 128、MSI/Plessey、UK/Plessey、TELEPEN、Matrix 2 of 5、Chinese Post Matrix 2 of 5、Code 11、Postal Code
    [GS1 データバー、コンポジット]
    GS1 DataBar、GS1 DataBar Limited、GS1 DataBar Expanded、Composite GS1 DataBar、Composite GS1-128、Composite EAN、Composite UPC
    読取コード (2次元コード)PDF417、MicroPDF417、Codablock F、QRコード、マイクロQRコード、Data Matrix (ECC 0 - 140 / ECC 200)、MaxiCode(Modes 2 to 5)、Aztec Code、Chinese-sensible code
    読取角度ピッチ : ±65°、スキュー : ±65°、チルト : 360°
    湾曲面読み取りR ≧ 20 mm (UPC 0.33mm 12桁)、 R ≧ 16 mm (NW-7(Codabar) 0.15mm 10桁)
    最小PCS値0.2以上
    最小分解能0.1 mm (Code 39)
    環境仕様及び耐久性
    動作温度 / 湿度-10 ～ 50 ℃ / 20 ～ 85 %RH (非結露、非氷結)
    保存温度 / 湿度-20 ～ 60 ℃ / 20 ～ 85 %RH (非結露、非氷結)
    保護構造IP54準拠
    耐落下強度高さ1.5mからコンクリート床面に6面3サイクル(計18回)自由落下後、読み取りが可能なこと。
    周囲光照度太陽光 : 100,000 lx 以下
    蛍光灯 : 10,000 lx 以下
    耐静電気(直接放電)非破壊 : ±15kV
    非誤動作 : ±8kV
    適合法令および規格
    LED 安全規格IEC 62471 リスク免除グル-プ
    製品安全規格 EN 62368-1、IEC 62368-1
    RE/EMC・RE 指令
    EN 300 328、EN 62479
    EN 301 489-1、EN 301 489-17
    EN 55035、EN 55032 Class A
    ・FCC Part 15 Subpart C、Subpart B Class A
    ・工事設計認証、VCCI クラス A
    意匠登録番号登録第1571948号
    その他Bluetooth ロゴ認証
    付属品
    Micro-USBケーブル、ネックストラップ
    オプション (別売り品)
    CRD-5000
    専用の無接点給電置台です。

    備考

    掲載値は当社規定の測定方法によるものです。保証値は別途仕様書をご参照ください。

    記載内容は予告無く変更されることがあります。あらかじめご了承ください。

    RoHS 対応について: 弊社の判断による対応品であり、EU における法的な効力を有するものではありません。

    QRコードは株式会社デンソーウェーブの登録商標です。

    Bluetooth®は、Bluetooth SIG, Inc.の登録商標です。

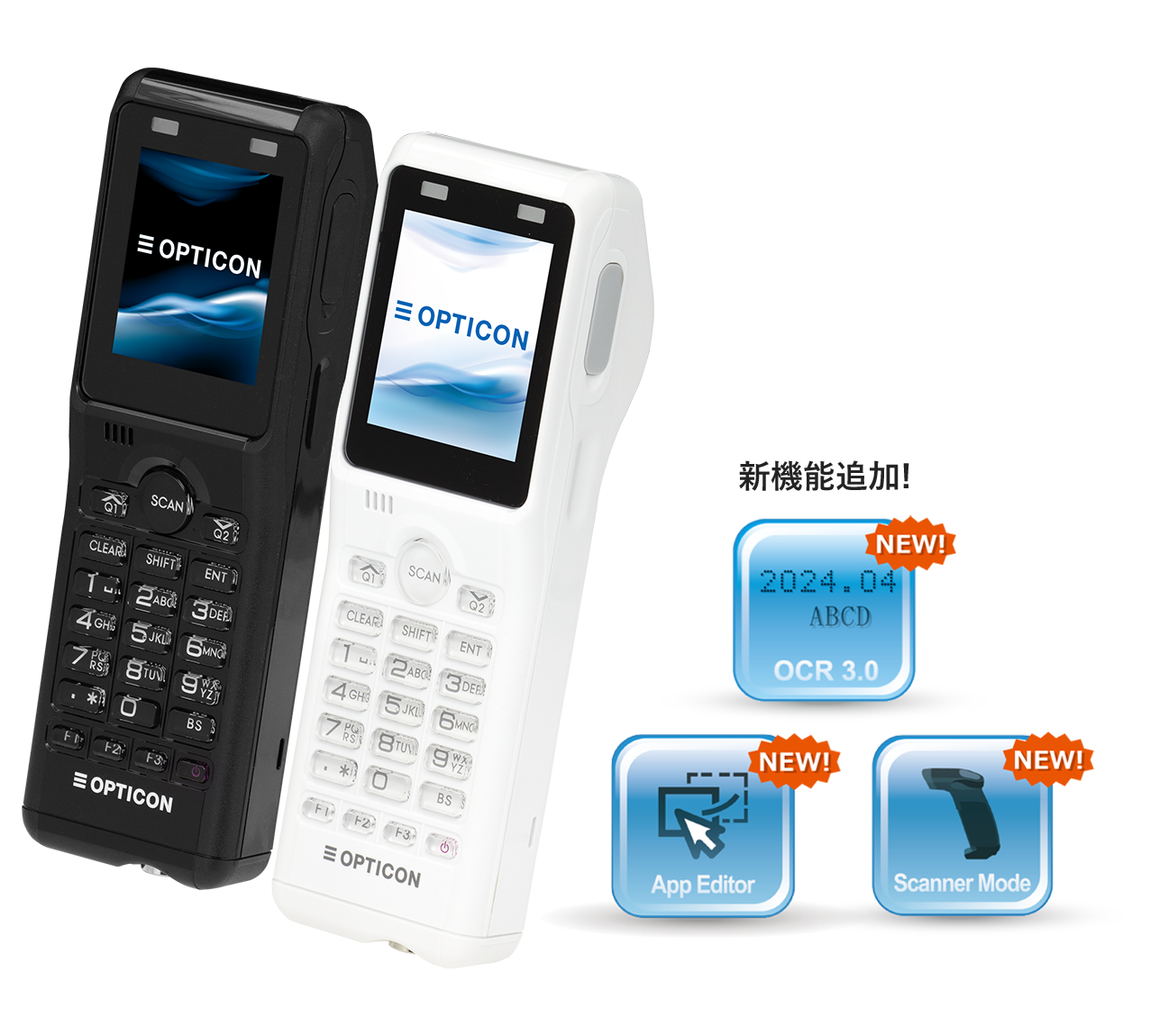

メインイメージ

分解能/深度図[単位:mm]

充電台外観図[単位:mm]

外観図 分解能図 分解能図
