L-46R

圧倒的深度・高性能1次元レーザハンディスキャナ

L-46R

ハンディスキャナ | レーザ | ケーブル | OPOS対応 | 5年保証

カタログダウンロード
消毒お手入れについて

圧倒的な読み取り深度

新規光学系を採用し、タッチ読み取りから遠方は実力値でエレメント幅1.0mmバーコードを1mまで読み取り可能です。高分解能や幅広コードも容易に読み取れます。

赤色レーザ走査光の使用により、暗所の手ブレ性能や高照度下での視認性に優れています。

マルチインターフェイス/強化ケーブルコネクタ

標準マルチインターフェイスをサポートしました。交換ケーブル方式およびマルチインターフェイスを採用し、ケーブルの交換およびインターフェイスがUSB-HID、USB-COMおよびRS-232Cに対応しています。強化されたケーブルコネクタは、容易なケーブル交換方式でありながら、屈曲や引張に強い構造を実現しました。交換ケーブルは、L-46RおよびL-46Xで共通です。

SilentMode

バイブレーション機能/サイレントモード

バイブレーション機能を搭載、手のひらで読み取りを認識できるため、医療や生産現場向けにも安心してご使用いただけます。また、トリガキー長押しによりバイブレーションとブザーのON/OFFができるサイレントモード機能があります。

DataEdit

読み取り編集機能

「データウィザード」機能により、データ編集読み取りおよびデータ編集出力が可能です。

  • 標準品と型式
    L-46R-V-WHT-USBバイブレータ付白色筐体USB-HID 2.0mケーブル
    L-46R-V-BLK-USBバイブレータ付黒色筐体USB-HID 2.0mケーブル
    標準品と案件対応品の詳細はこちら→
    制御部
    CPU32bit CISC
    SRAM96KB
    Flash ROM512KB + 32KB
    表示部
    インジケータLED上部パネル/サイドバー 青色LED表示
    ブザー鳴動周波数可変設定可能
    バイブレータ振動モータ (初期設定無効/オプション)
    電気的特性
    動作電圧範囲4.5V~5.5V: USB仕様
    消費電流動作:155mA, 検知状態:60mA, 待機:26mA (USB)
    インターフェイスFull-Speed 12 Mbps USB(HID/COM)プラグ-A, RS-232C D-sub9pin
    光学部
    読み取り光源赤色半導体レーザ 波長: 645~664nm(25℃)
    読み取り方式往復振動型
    読み取り速度100scan /sec
    走査角度48±5°
    読取部
    読み取りコード(バーコード)UPC-A, UPC-A Add-on, UPC-E, UPC-E Add-on, EAN-13, EAN-13 Add-on, EAN-8, EAN-8 Add-on, Code 39, NW-7(Codabar), Industrial 2 of 5, Interleaved 2 of 5, Code 93, Code 128, GS1-128, MSI/Plessey, Matrix 2 of 5, Code 11, GS1 DataBar, GS1 DataBar Limited, GS1 DataBar Expanded, PDF417, MicroPDF417
    最小分解能0.076mm(3mil)
    読み取り角度ピッチ: ±35°, スキュー: ±50°(デッドゾーン±8°), チルト: ±20°
    湾曲面読み取りR ≧ 15 mm (UPC/EAN 7/8桁)、R ≧ 20 mm (UPC/EAN 12/13桁)
    最小PCS値0.2以上
    幅広バーコード110mm(分解能0.2mm Code39)
    耐移動体6m/s (分解能0.33mm UPC/EAN)
    環境特性
    動作温度 / 湿度-5~50℃ / 5~90%RH(非結露、非氷結)
    保存温度 / 湿度-30~60℃ / 5~90%RH(非結露、非氷結)
    耐外乱光 蛍光灯4,000 lx以下
    耐外乱光 太陽光80,000 lx以下
    耐静電気(破壊無)15kV
    耐落下強度高さ1.8mからコンクリート床面に15回(5面3サイクル)自由落下後、読み取りが可能なこと。
    防塵 ・ 防滴IP42相当
    物理仕様
    外形寸法約105.4(D) X 60(W) X 153.4(H)(mm)
    質量約111g(ケーブルを除く)
    筐体色白色/黒色
    抗菌仕様JIS Z 2801 相当(白色モデル)
  • 適合法令および規格
    レーザ安全規格IEC/EN 60825-1 Class 2
    CDRH Class 2
    JIS C 6802 クラス 2
    EMC・EMC 指令
    EN 55024, EN 55032 Class B
    ・FCC Part 15 Subpart B Class B
    ・VCCI クラス B
    環境負荷抑制対応RoHS指令
    オプション (別売り品)
    STD-46
    L-46R,L-46X専用のハンズフリースタンドです。
    台に置くとマグネットスイッチにより自動的にかざし読みができるオートトリガモードに移行します。
    STD-4101
    L-46R,L-46Xの置台です。(卓上のみ、壁掛未対応)
    UF1-HSCG20S5003-A-PAC
    交換ケーブル (USB / 白色 / 2.0m)
    UF1-HSCG20S5003-A-PAC

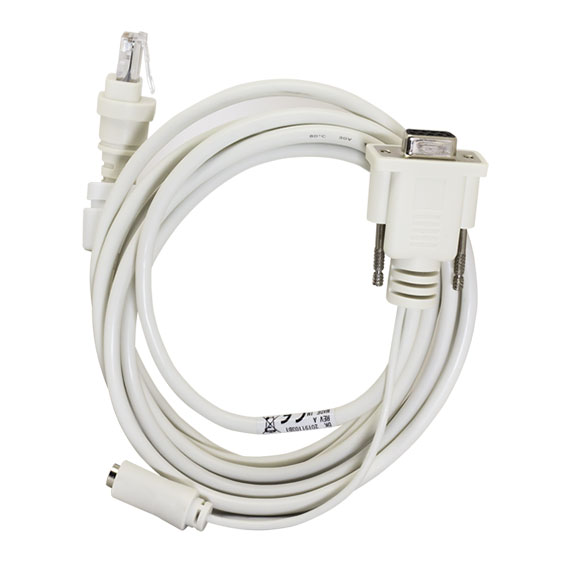

    UF1-HSCG20S5002-A-PAC
    交換ケーブル (RS-232C 外部AC アダプタ電源仕様 / 白色 / 2.0m)
    ※ACアダプタ「UF1-WB10E05R」が必要となります。

    UF1-HSCG20S5002-A-PAC
    UF1-HSCG20S5012-A-PAC
    交換ケーブル (RS-232C 9pin 電源仕様 / 白色 / 2.0m)
    ※ホストが 9pin 電源仕様に対応している必要があります。

    UF1-HSCG20S5012-A-PAC
    UF1-HSCG20S5002-5-PAC
    交換ケーブル (RS-232C 外部AC アダプタ電源仕様 / 黒色 / 2.0m)
    ※ACアダプタ「UF1-WB10E05R」が必要となります。

    UF1-HSCG20S5002-5-PAC
    UF1-WB10E05R
    AC アダプタ(各国プラグ付き)
    ※各国プラグは変更になる可能性があります。
    UF1-WB10E05R

    備考

    掲載値は当社規定の測定方法によるものです。保証値は別途仕様書をご参照ください。

    記載内容は予告無く変更されることがあります。あらかじめご了承ください。

    RoHS 対応について: 弊社の判断による対応品であり、EU における法的な効力を有するものではありません。

    交換ケーブルについて:掲載されているモデル以外は案件対応となります。
