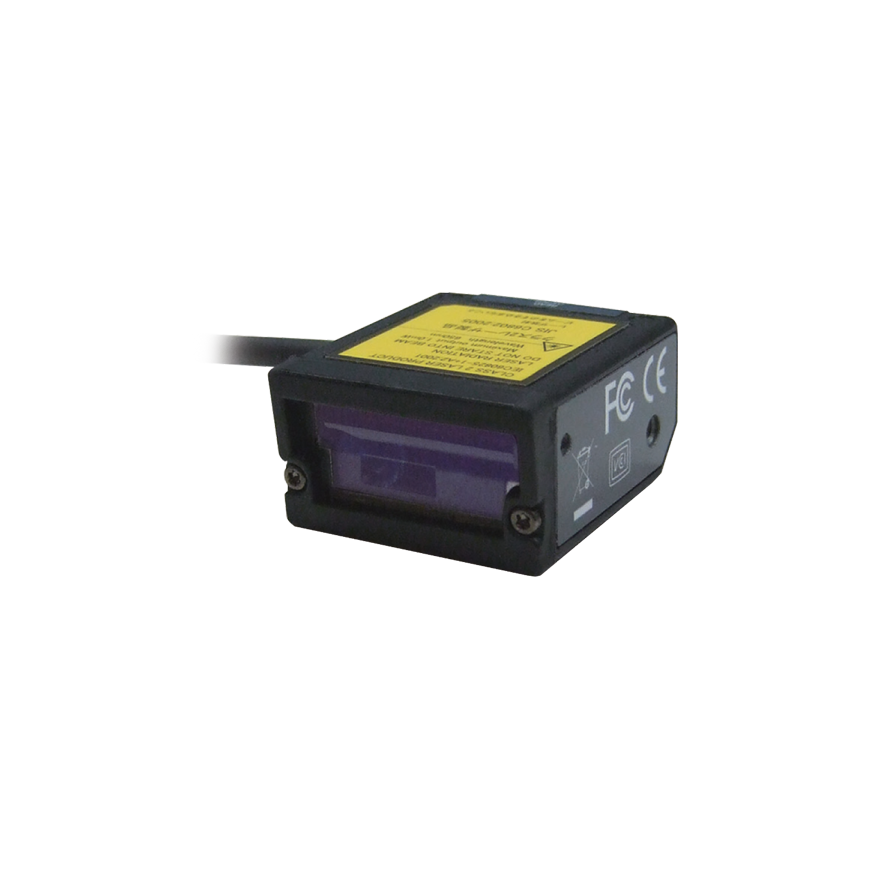

NLB-1000/
RLB-1000

• 電気的特性
  電源電圧	DC 4.5 ～ DC 6.5 V: RS-232C (先バラ)
  消費電流	205 mA (動作時 Typ)、145 mA (待機時 Typ)
  インターフェイス	RS-232C

  光学的特性
  光源	赤色半導体レーザ、波長 650 nm
  走査方式	ポリゴンミラー (8 面体) 回転方式
  走査速度	1000±60 スキャン/秒
  走査角度	走査角度: 70° (Typ)、読み取り角度範囲: 44° (Typ)

  読み取り特性
  読み取りコード (1次元)	UPC-A, UPC-A Add-on, UPC-E, UPC-E Add-on, EAN/JAN-13, EAN-13 Add-on, EAN/JAN-8, EAN-8 Add-on, Code 39, Tri-Optic, Code39 Italian Pharmaceutical, NW-7 (Codabar), Industrial 2 of 5, IATA, Interleaved 2 of 5, Code 93, Code 128, GS1-128, MSI/Plessey, GS1 DataBar Omnidirectional, GS1 DataBar Limited, GS1 DataBar Expanded
  読み取りコード (GS1)	GS1 DataBar Omnidirectional, GS1 DataBar Expanded, GS1 DataBar Limited, GS1 DataBar Truncated, GS1 DataBar Stacked
  ピッチ角度	±30°
  スキュー角度	【NLB】 ±60° (デッドゾーン -7° ～ 9° は除く) 【RLB】 ±60° (デッドゾーン -8° ～ 10° は除く)
  チルト角度	±25°
  湾曲面読み取り	R ≧ 15 mm (JAN-8)、R ≧ 20 mm (JAN-13)
  最小 PCS 値	0.45 以上
  最小分解能	0.15 mm (Code 39、PCS 0.9 の場合)

  環境特性
  動作温度	0 ～ 45 ℃
  保存温度	-20 ～ 65 ℃
  動作湿度	5 ～ 90%RH (非結露、非氷結)
  保存湿度	5 ～ 90%RH (非結露、非氷結)
  耐外乱光 蛍光灯	4,000 lx 以下
  耐外乱光 太陽光	80,000 lx 以下
  耐静電気	破壊なし : ±15 kV (気中放電) ±8 kV (接触放電)
  	誤動作なし: ±8 kV (気中放電) ±4 kV (接触放電)
  耐落下強度	高さ 30 cm からコンクリート床面に 6 面各 1 回自然落下させ、構造動作に異常がないこと。
  防塵・防滴	IP54 準拠

• 物理仕様
  外形寸法	29.0 × 34.5 × 17.0 mm (DWH)
  質量	30 g (ケーブルを除く)

  適合法令および規格
  レーザ安全規格	IEC/EN 60825-1、JIS C 6802
  EMC	EN 55035, EN 55032 Class B FCC Part 15 Subpart B Class B VCCI クラス B
  環境負荷抑制対応	RoHS 指令

  RS-232C 先バラ ピンアサイン
  ケーブル色	信号名	備考
  緑	TXD	RS-232C 通信線
  白	RXD	RS-232C 通信線
  灰	RTS	RS-232C 通信線
  青	CTS	RS-232C 通信線
  茶	Trigger	外部トリガ入力端子
  黒	S-GND	信号線 GND
  赤	VCC	電源電圧 4.5~6.6V(Typ.6V)
  黄	OK	外部OK出力端子
  橙	NG	外部NG出力端子
  黒(太)	F-GND	フレームGND

  RS-232C インターフェイスケーブル
  線材導体部直径	AWG28
  被覆線直径	0.58 mm
  ケーブル径	φ3.8 mm
  ケーブル長	1500±50 mm

  備考

  掲載値は当社規定の測定方法によるものです。保証値は別途仕様書をご参照ください。

  記載内容は予告無く変更されることがあります。あらかじめご了承ください。

  RoHS 対応について: 弊社の判断による対応品であり、 EU における法的な効力を有するものではありません。

外形寸法図[単位:mm]

分解能/深度図[単位:mm]
