F-70

高速読み取り 1次元CCDスキャナ

F-70

定置式スキャナ | CCD | ケーブル

カタログダウンロード

読み取り幅 80 mm

読み取り幅を長めに確保しており、長短様々なバーコードに対応します。

走査速度 700 スキャン/秒

優れたスキャンスピードを保持し、移動体でもスムーズな読み取りが可能です。

シーケンス出力機能設定が可能

登録したバーコードと一致したバーコードを読み取った場合に、OK または NG の結果を出力する 「シーケンス出力機能」 を備えています。

L 形と I 形をご用意

読取窓位置の異なる L 型 (サイド) と I 型 (フロント) をご用意しました。用途や組み込み位置に合わせてお選びいただけます。

  • インターフェイス
    RS-232C 600 ~38400 bps、先バラ (10 線)
    電源部
    動作電圧 5.0 V ±5%
    消費電流 230 mA (読取時 Max)、100 mA (待機時 Max)
    光学部
    読み取り光源 赤色 LED × 2 個 (波長: 626 nm)
    読み取り方式 2048 画素 CCD リニアセンサ
    読み取り速度 700 スキャン/秒
    フォーカス距離 【L 型】 31.4 mm 【I 型】 35.4 mm
    読取部
    読み取りコード (1次元) WPC (JAN-13, JAN-8, EAN-13, EAN-8, UPC-A, UPC-E), Industrial 2 of 5, IATA, Interleaved 2 of 5, NW-7 (Codabar), Code 39, Code 93, Code 128, MSI/Plessey/書籍コード (JAN 13 桁 + アドオン 5 桁), Code 11, Korean Postal Authority code (Code 3 of 5), UK/Plessey, GS1 DataBar (RSS), S-Code, Telepen, Tri-Optic
    ピッチ角度 ±6°
    スキュー角度 【L 型】 ±25° 【I 型】 ±30° (デッドゾーン ±10° を除く)
    チルト角度 ±10°
    湾曲面読み取り R ≧ 20 mm (JAN-8)、R ≧ 30 mm (JAN-13)
    最小 PCS 値 0.45 以上
    最小分解能 0.15 mm (Code 39、PCS 0.9 の場合)
    環境特性
    動作温度 0 ~ 40 ℃
    保存温度 -10 ~ 60 ℃
    動作湿度 20 ~ 85%RH (非結露、非氷結)
    保存湿度 20 ~ 90%RH (非結露、非氷結)
    耐外乱光 蛍光灯 5,000 lx 以下
    耐外乱光 白熱灯 5,000 lx 以下
    耐静電気 破壊なし  : 15 kV
    誤動作なし: 6 kV (接触放電) 8 kV (間接放電)
    耐落下強度 高さ 60 cm からコンクリート床面に計 12 回 (4 面 各 3 回) 自然落下させ、異常がないこと。
    防塵・防滴 IP42
  • 物理仕様

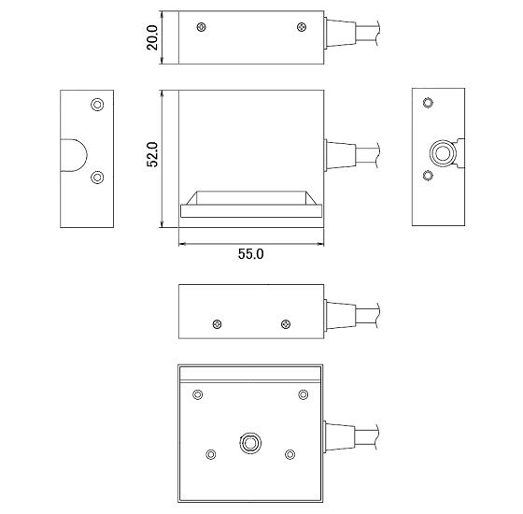

    外形寸法 【L 型】 52.0 x 55.0 x 20.0 mm (DWH)
    【I 型】 47.0 x 55.0 x 20.0 mm (DWH)
    質量 約 110 g (ケーブルを除く)
    適合法令および規格
    LED 安全規格 IEC 62471-1 リスク免除グル-プ
    EMC VCCI クラス B / FCC Class B / EN55032 Class B, EN55024
    環境負荷抑制対応 RoHS 指令
    RS-232C 先バラ ピンアサイン
    ケーブル色 信号名 備考
    TXD RS-232C 通信線
    RXD RS-232C 通信線
    RTS RS-232C 通信線
    CTS RS-232C 通信線
    Trigger 外部トリガ入力端子
    S-GND 信号線 GND
    VCC 電源電圧 4.75~5.25V(Typ.5V)
    OK 外部OK出力端子
    NG 外部NG出力端子
    黒(太) F-GND フレームGND
    RS-232C インターフェイスケーブル
    線材導体部直径 AWG28
    被覆線直径 0.65 mm
    ケーブル径 φ3.8 mm
    ケーブル長 1000+50/-0 mm

    備考

    掲載値は当社規定の測定方法によるものです。保証値は別途仕様書をご参照ください。

    記載内容は予告無く変更されることがあります。あらかじめご了承ください。

    RoHS 対応について: 弊社の判断による対応品であり、EU における法的な効力を有するものではありません。
